Descrierea mașinii de bobinat cu bobină de 1650 mm

Mașina de rebobinat cu bobină KINGREAL SLITTER 1650MM este proiectată pentru tăierea și rebobinarea diferitelor tipuri de materiale, cum ar fi oțel, aluminiu, GI, cupru și siliciu. Această linie de tăiere a bobinei este unul dintre cele mai comune modele de linie de golire și va satisface nevoile majorității instalațiilor pentru tăierea de prelucrare a bobinei. Grosimile bobinei manipulate variază de la 0,3 mm-3 mm și lățimi de până la 1650 mm.

De asemenea, puteți găsi mai jos produsul pe site-ul nostru:

1. Mașină de tăiat cu cap dublu

2. 10-20MM Mașină de tăiat oțel cu plăci grele

3. Bobina tăiată la linie de lungime

4. Linie de producție de forfecare a nivelului de decoiler

5. Linie de producție de mașini perforate din metal

Specificatii tehnice:

Proces de lucru:

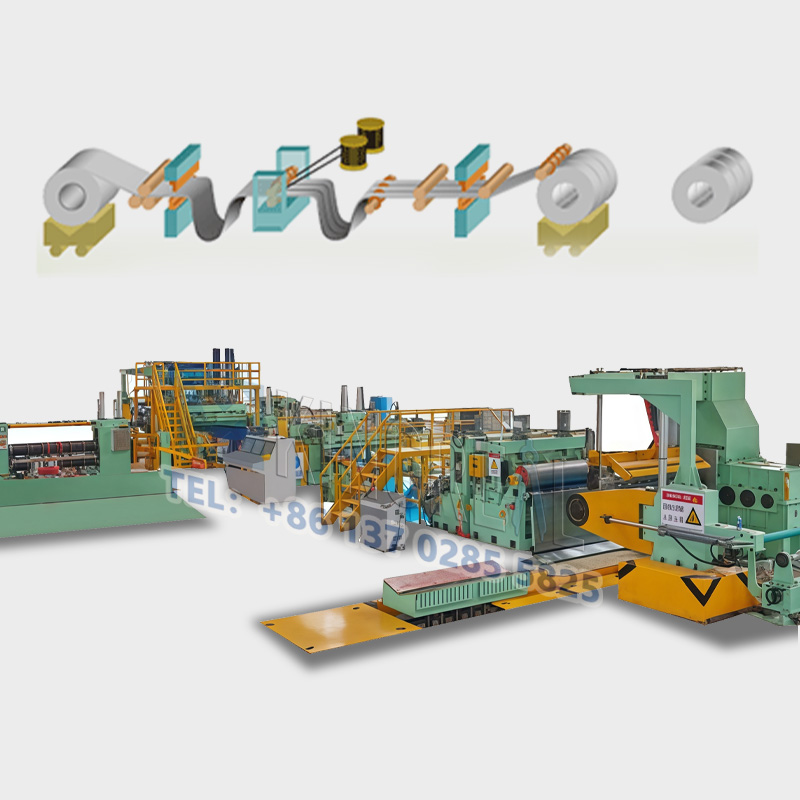

Bobina de încărcare a căruciorului -- Centrarea hidraulică verticală a derulatorului -- Derulator hidraulic -- Ciupire și pârghie -- Foarfece pentru cap cu plăci -- Punte de buclă -- Mașină de tăiat -- Stație de tensionare -- Separare -- Mașină de rebobinat

Mai multe informații detaliate despre mașina de tăiat bobine de oțel:

Bobina de incarcare carucior

Structură și utilizare: Folosit pentru alimentarea debobinatorului, transportând bobina de oțel de la masa de depozitare la tamburul debobinatorului, căruciorul este controlat de motorul hidraulic, iar ridicarea este controlată de cilindrul hidraulic.

Mecanism de ridicare: cilindru hidraulic și structură de coloane glisante cu patru ghidaje, puterea de ridicare furnizată de cilindru, cilindrul pentru a promova ridicarea mesei purtătoare de tip V, pentru a realiza funcția de sus și de jos a bobinei de oțel.

Mecanism de deplasare: motor hidraulic și structură de șină de ghidare paralelă, puterea de deplasare este furnizată de motorul hidraulic, astfel încât căruciorul se mișcă orizontal de-a lungul direcției axiale a arborelui debobinatorului. Fiecare capăt al șinei are un bloc de limitare pentru a preveni deraierea căruciorului.

Derulator cantilever

A. Funcție:

Transportarea bobinelor de oțel, extinderea și strângerea diametrului interior al bobinelor, derularea și descărcarea sau reciclarea bobinelor.

Sprijinind placa bobinei și asigură tensiunea benzii de oțel, aceasta constă din cadru, ax, bobină de expandare și contractare, dispozitiv de derulare și presare, suport auxiliar, dispozitiv de frânare și piesa de putere.

B. Construcții

a) Cadru principal: din oțel, tablă de oțel A3, scaun lagăr forjat din oțel #45 după sudare, prin tratamentul calitativ de recoacere nu se deformează;

b) Fus: găurit din oțel rotund 40Cr cu găuri de 85 mm diametru, călit și apoi turnat fin într-o suprafață de lucru diametru de 190 mm, capacitate portantă de 25 tone.

c) ridicați și micșorați bobina: folosirea formei de mulinetă de expansiune push-pull tip glisor; patru plăci curbate (oțel nr. 45), perechi de glisoare de tăiere a sârmei, diametrul de expansiune: Ф470mm-520mm (plus manșon de cauciuc pentru a ajunge la Ф610mm); lungimea efectivă de lucru a bobinei 1650 mm, dornul total pentru a se asigura că bobina sus și în jos atunci când concentricitatea.

Mașină de tăiat bobine de mare viteză

De ce să ne alegeți?

◆ Experiență extinsă în producție

Cu peste 20 de ani de experiență în producție și vânzări, KINGREAL este un producător experimentat specializat în mașini de tăiat. Compania și-a furnizat cu succes mașinile țărilor din întreaga lume, inclusiv Vietnam, Turcia, Rusia, India și Emiratele Arabe Unite. recunoscut pe scară largă de către clienți.

◆ Puterea echipei de experți

KINGREAL are propriile echipe interne tehnice, de vânzări și de producție. Ne putem ocupa cu profesionalism fiecare pas al procesului, de la vânzări și producție până la expediere.

◆ Asistență post-cumpărare oferită

KINGREAL oferă servicii de instalare post-vânzare online și offline pentru a garanta instalarea și funcționarea corectă a mașinii.

Resursele online includ tutoriale video și îndrumări cuprinzătoare de inginerie online; Resursele offline presupun ca KINGREAL să trimită ingineri la fabrica locală a clientului pentru a oferi îndrumări de instalare la fața locului.

KINGREAL Bun venit tuturor clienților care ne vizitează!
