Descriere produs

Afișare video:

Linie de tăiere la lungime--Flying Shear Producție de mare viteză

KINGREAL STEEL SLITTER este un producător și producător specializat în domeniul liniilor tăiate la lungime și se angajează să aducă soluții optime clienților săi.

În funcție de capacitatea de tăiere a metalelor cerută de client, de gama de materii prime de prelucrat și de nevoile de producție ale fabricii.

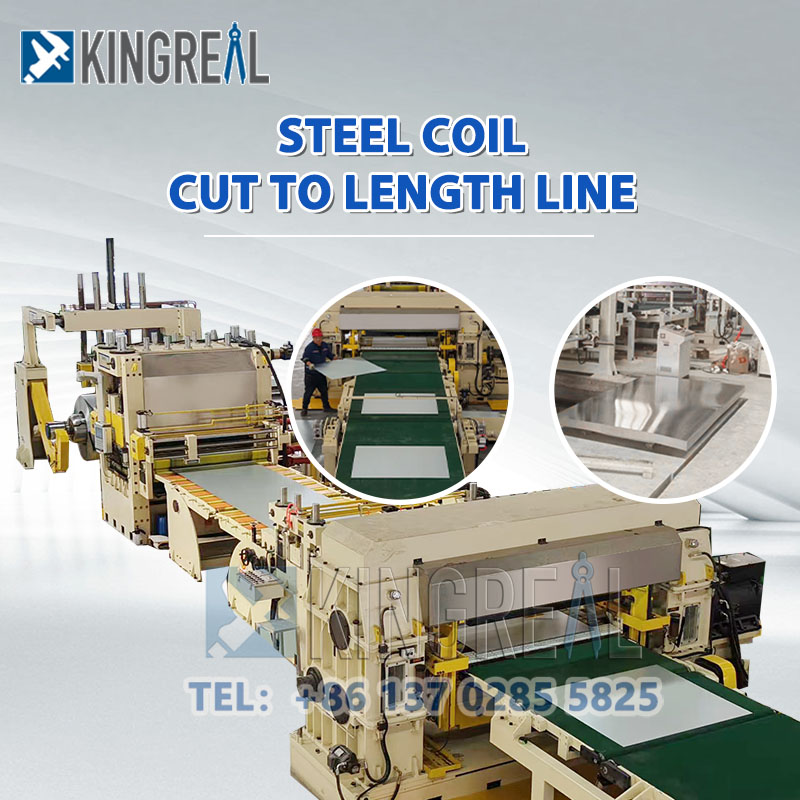

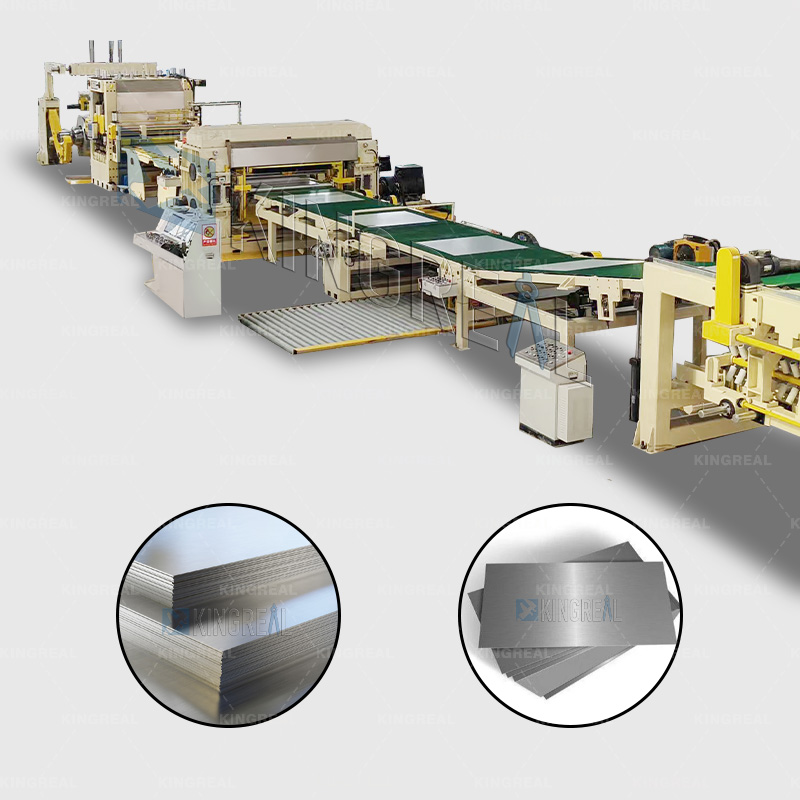

Mașina Cut To Length with Fly Shear este o mașină industrială pentru tăierea benzilor metalice continue în plăci sau foi de lungimi specifice. Design KINGREAL în forfecarea muștei

realizează tăierea continuă automată și precisă a benzilor metalice fără oprire în timpul mișcării cu viteză mare, care poate ajunge la 80M/Min. Este folosit în principal în oțel,

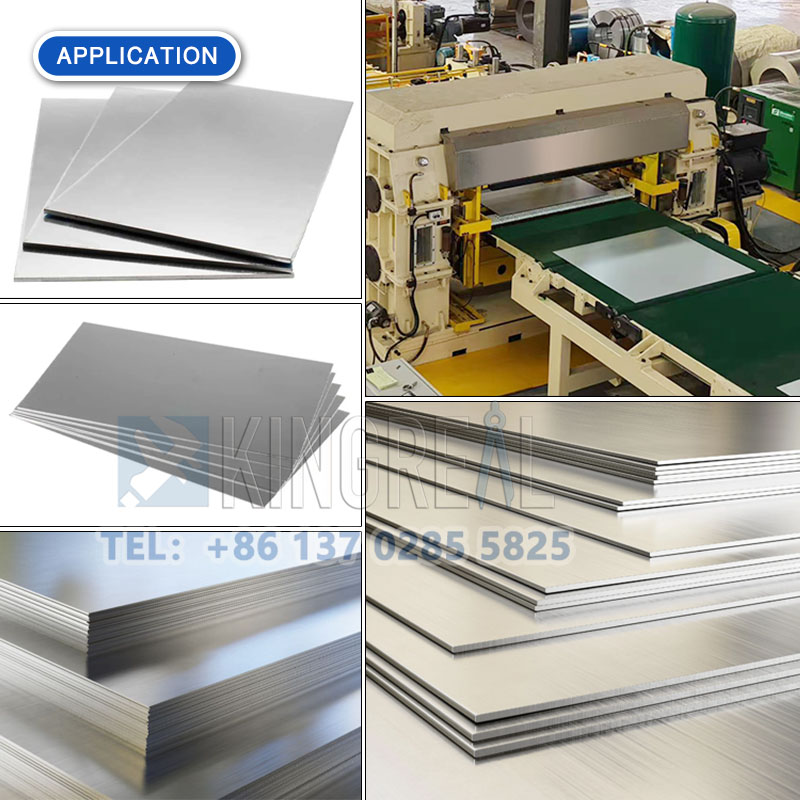

aluminiu, cupru și alte industrii de prelucrare a metalelor și este utilizat pe scară largă în automobile, electrocasnice, construcții și alte domenii.

cut to length machine

Când linia de producție funcționează, decoilerul este în stare de alimentare. După ce materialul din tablă intră în mașina de nivelare de înaltă precizie cu 6 straturi și 21 de role pentru nivelare, acesta intră în NC Length Measurer prin bucla electrică controlată cu ochiul și mecanism lateral. Masuratorul de lungime NC stabileste dimensiunea apoi alimenteaza materialul la pasul urmator Rotirea masinii de taiere; când alimentarea NC atinge dimensiunea setată. Mașina de forfecare taie materialul din tablă, iar materialul din tabla tăiată este stivuit cu grijă de dispozitivul de transport în mașina de stivuire a produselor și platforma de ridicare a tablei de oțel de stivuire poate scădea automat odată cu creșterea înălțimii tablelor de oțel; Când valoarea setată a plăcilor este atinsă, linia de producție se va opri automat. În acest moment, platforma de ridicare va fi coborâtă prin control manual, căruciorul de descărcare va fi alungat, iar un alt cărucior de descărcare va fi condus în același timp, care va intra în următorul ciclu de lucru.

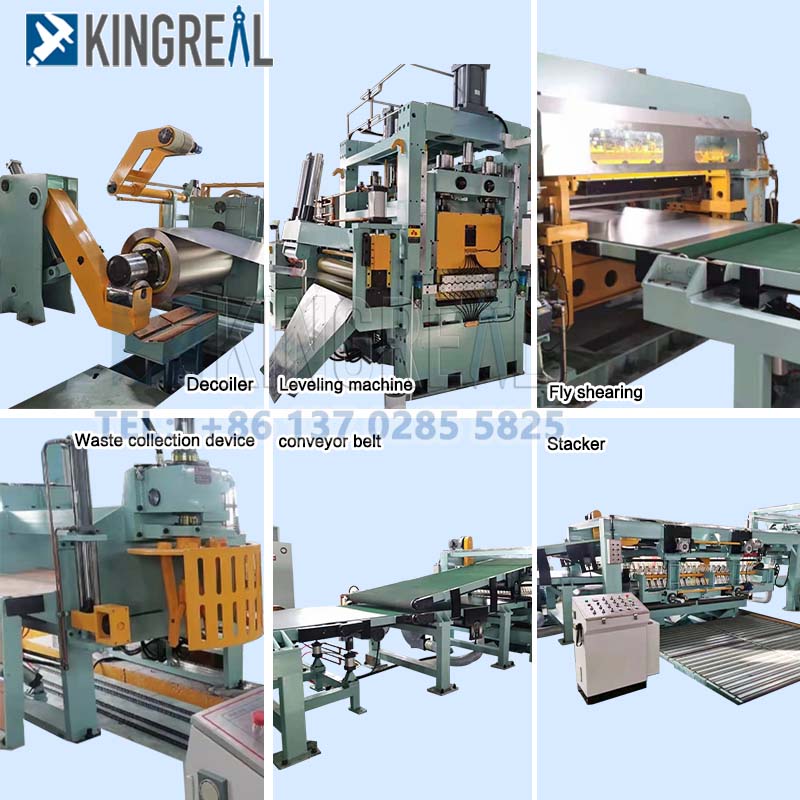

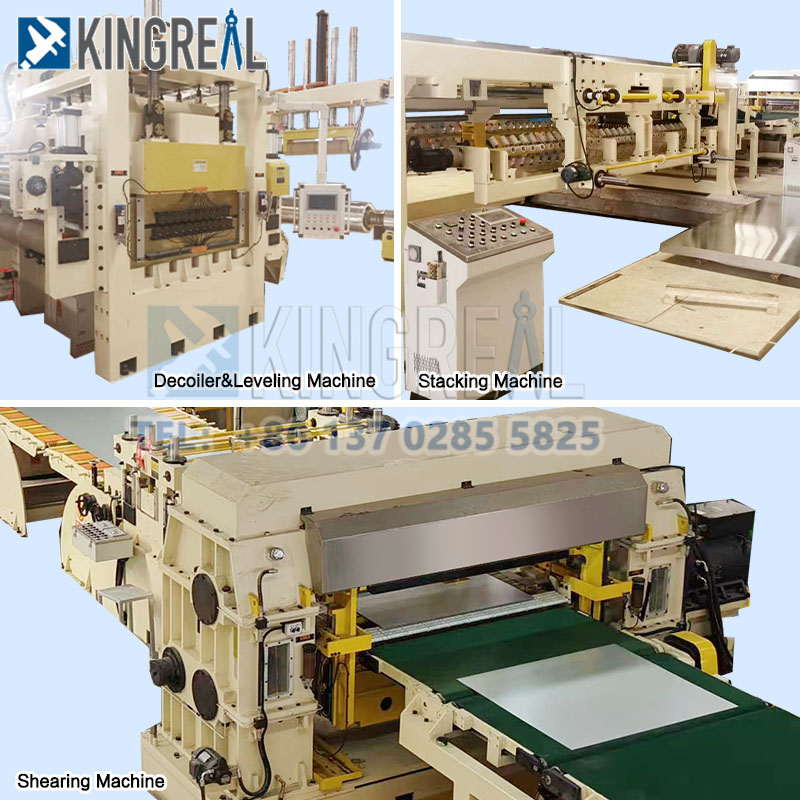

Componenta liniei de produse CTL

Tabelul materiilor prime	1 unitate
Cărucior pentru hrănire	1 unitate
Suport auxiliar frontal	1 unitate
Derulator + Dispozitiv de derulare	1 set
Mașină de nivelare cu role cu șase straturi + sistem de autocurățare cu role de lucru	1 unitate
Mașină de laminare a filmului pe partea superioară	1 unitate
Looper scurt	1 unitate
Dispozitiv de ghidare laterală	1 unitate
Masurator de lungime pinch NC	1 unitate
Mașină de tuns muște	1 unitate
Masina de transport	1 unitate
Masina de stivuire a produselor	1 unitate

Specificația tehnică a mașinii de tăiat la lungime

Materii prime	OȚEL CRC
Grosime	0,4-3,0 mm
Lăţime	≤1500mm
Greutatea bobinei	≤ 20T
Lungime	500-6000 mm
Toleranța lungimii	L=2m≤±0,3mm（2,0mm）
Toleranta diagonala	L=2m≤±0,5mm（2,0mm）
Viteză	0~80m/min (reglarea vitezei fără trepte)
Strip prin viteza	0~15m/min
Control	Controlul conversiei frecvenței AC

Caracteristică Despre mașina de tăiat la lungime cu forfecare pentru muște

Eficiența ridicată este una dintre cele mai proeminente caracteristici ale acestei linii CTL. Prin proiectarea și aplicarea dispozitivului de forfecare zburătoare, realizează tăierea non-stop în timpul mișcării de mare viteză a benzii, având în același timp un dispozitiv de măsurare a lungimii, dispozitivul de forfecare zburătoare asigură precizia de tăiere.
Mașina KINGREAL Cut To Length adoptă role cromate, role acoperite cu cauciuc, agregate pneumatice și alte componente pentru a proteja suprafața oțelului.
Efect de nivelare de înaltă precizie. Linia de producție CTL poate fi echipată cu 21 de seturi de role pentru nivelare de înaltă precizie sau dispozitiv de mașină de nivelare dublă pentru derulare și nivelare a bobinelor metalice, ceea ce poate aduce clienților mai multe foi de metal plate și de înaltă calitate.
Loop Bridge poate fi selectat sau evitat, complet în funcție de nevoile de producție ale clientului și de utilizarea reală a suprafeței plantei, ceea ce poate face Mașina Cut To Length mai compactă, poate economisi spațiu pe podea și poate reduce procesarea secundară a instalației. Este o alegere bună pentru mulți producători mici.
Furnizarea unui dispozitiv de tundere este o caracteristică suplimentară cheie pentru tăierea marginilor benzilor metalice înainte ca acestea să fie tăiate. Dispozitivul de tăiere îndepărtează bavurile, neregularitățile sau excesul de material de pe marginile benzii metalice, asigurându-se că marginile tablei finite sunt netede și îngrijite. O gamă largă de lățimi și grosimi de benzi pot fi manipulate, crescând versatilitatea și adaptabilitatea mașinii.

Caracteristică despre dispozitivul de forfecare a muștei în linia CTL

Sistem de control al sincronizării:

Aavansatsistemul de control servo sau sistemul de control al sincronizarii este utilizat pentru a asigura tcălăria de forfecare zburătoare este sincronizată cu viteza de mișcare a benzii metalice.

Sistemul de control este capabil să monitorizeze și să ajusteze viteza sculei în timp real pentru a se adapta la diferite lungimi de tăiere and vitezele benzii.

Material pentru scule de înaltă rezistență:

Cuțitele sunt de obicei fabricate din oțel aliat de înaltă rezistență sau materiale din carbură de tungsten, cu duritate ridicată și rezistență la uzură pentru a asigura o viață lungă de tăiere și o calitate constantă a tăierii.

Forma și designul unghiului cuțitelor sunt, de asemenea, optimizate pentru a reduce rezistența la tăiere și pentru a îmbunătăți rezultatele de tăiere.

Design echilibru dinamic:

Cuțitele și suporturile de scule ale dispozitivului de forfecare zburătoare au un design echilibrat dinamic pentru a asigura o funcționare lină în mișcare de mare viteză, pentru a reduce vibrațiile și pentru a îmbunătăți precizia de tăiere și durata de viață a echipamentului.

Mecanism de ghidare de precizie:

Echipat cu un mecanism de ghidare de înaltă precizie pentru a se asigura că unealta de forfecare zburătoare menține întotdeauna calea și poziția corectă de tăiere în timpul procesului de tăiere, îmbunătățind precizia de tăiere.
