Linie de tăiat la lungime de ecartament greu - 2024 KINGREAL STEEL SLITTER poate oferi atât linie de tăiat la lungime, mașină de tăiat la lungime de mare viteză, linie de tăiere simplă la lungime, cât și această mașină de tăiat la lungime de ecartament greu, care poate tăia cu precizie la lungime de oțel laminat la cald, oțel laminat la rece, oțel inoxidabil, oțel siliconat și alte bobine metalice pentru un proces de producție automată a dispozitivelor de stivuire.

Breakout pe Heavy Duty tăiat la lungime linie

Datorită rezistenței sale ridicate, durității bune, procesării și modelării ușoare și capacității bune de sudare, bobina de tablă groasă este utilizată pe scară largă în diferite domenii industriale, pentru a satisface nevoile diferitelor industrii. Cererea de linii de tăiere la lungime de ecartament greu este în creștere, procesarea bobinei de tablă groasă pentru cerințele mai mari ale echipamentului, de la nivelarea echipamentului de derulare până la forfecare și stivuire. Cerințele pentru domeniul portant sunt mult mai mari decât pentru alte grosimi de tablă.

Linia de tăiere la lungime de ecartament greu KINGREAL STEEL SLITTER este special concepută pentru a procesa bobine cu o gamă de grosimi de până la 6-20 mm prin desfășurator, îndreptat, măsurat, tăiat la lungime și stivuire.

Specificația tehnică a liniei de tăiere cu ecartament greu la lungime

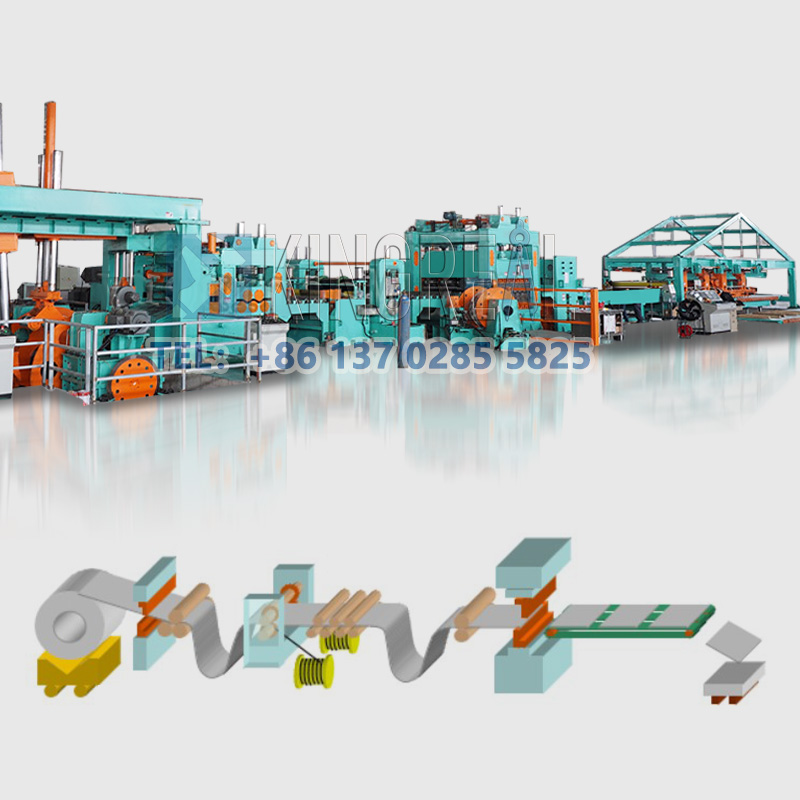

Procesul de lucru al liniei de ecartament greu tăiat la lungime

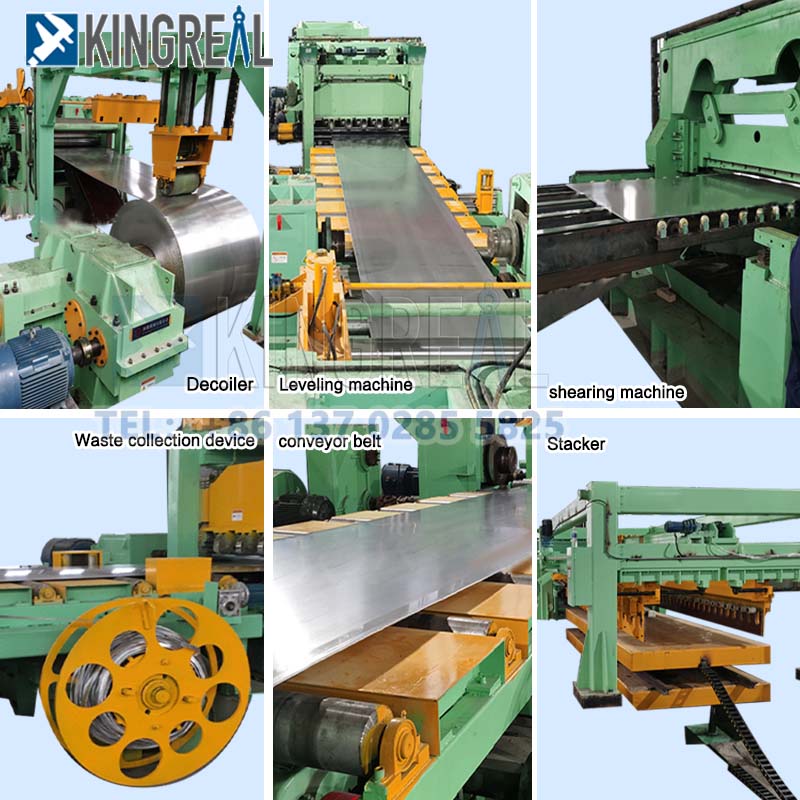

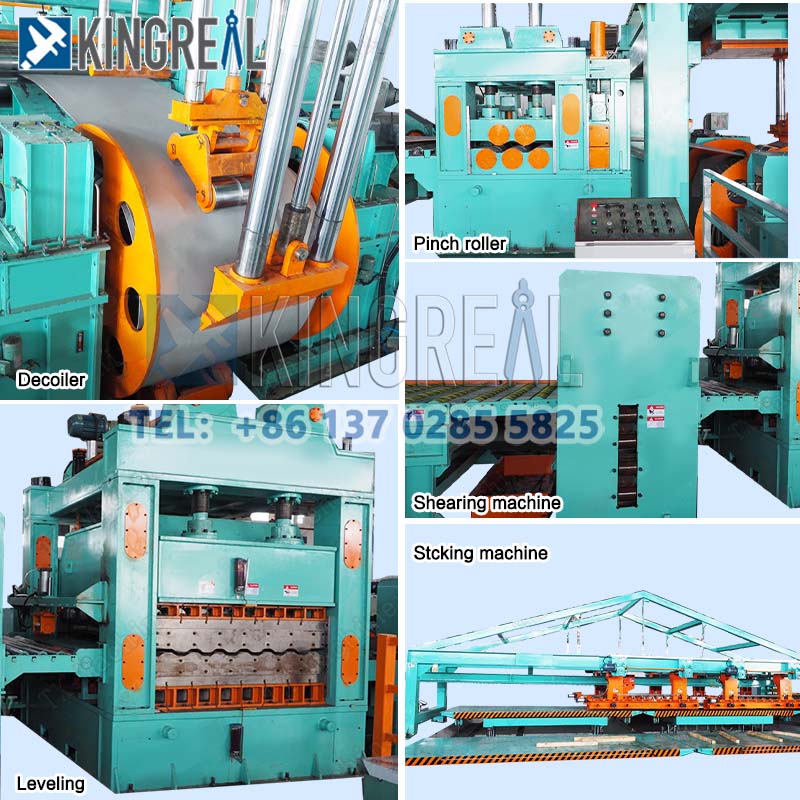

Debobinator hidraulic-- Mașină pilot hidraulic cu cadru--Mașină de nivelare cu șapte role--Mașină de tuns cu dublu cap -- Colector de scarp -- Mașină de nivelare cu unsprezece role -- Dispozitiv de dimensionare pneumatică -- Alimentator pentru tablă -- Mașină de tăiat hidraulic -- Mașină de stivuit

Mai multe specificații despre linia de tăiere cu ecartament greu la lungime

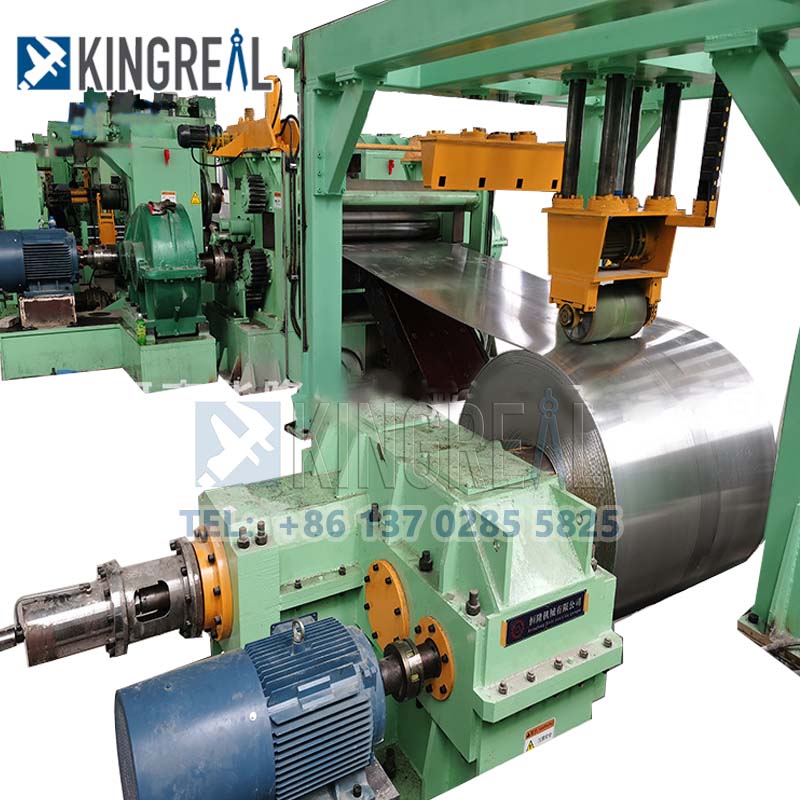

• Debobinator hidraulic cu dublu con

a. Capacitate: 30T

b. Specificații frână: 4-DBH205

c. cursa de ridicare a cadrului materialului 650 mm (ridicați direct la bobină, poate ajunge la materialul căptușelii din oțel îndepărtate)

d. Adoptarea mecanismului de tip dublu con dublu cu presiune de sus pentru a fixa bobina de oțel, mișcarea celui de-al doilea capăt al bazei mașinii este condusă de cilindri hidraulici și are funcția de centrare simultană a acționării, axul de la cel de-al doilea capăt al debobinatorului este proiectat cu un dispozitiv pneumatic de frână cu disc.

• Mașină de prenivelare cu șapte role

Adoptă structura de prindere și alimentare cu două role și nivelare cu cinci role. Motorul antrenează rolele superioare și inferioare prin reductor și cutia de distribuție prin arborele de legătură universal, reglarea și apăsarea rolei superioare pentru alimentare se execută de către cilindrul hidraulic, iar reglarea și presarea rolei superioare pentru nivelare este executată de puterea electrică. Având în vedere funcționarea sincronă a mașinii de preșcolar și a gazdei de nivelare, controlul motorului este controlat de sistemul american de control DC seria PARKER590C. Arborele de conectare universal adoptă arborele universal industrial al morii.

Diametru rola de nivelare: Φ220mm

Distanța dintre role de nivelare: 260 mm

Cantitate role: 2+5 role

Material rolă: oțel forjat GCr15 cu călire și călit de frecvență medie (HRC60)

Puterea motorului principal: 132KW DC

Puterea motorului pentru reglare:  2-7,5 KW

Reductor principal:   JZQ850

Reductor de reglare: 2-BWY4 Reducere de balansare

• Dispozitiv de dimensionare

a.Funcție: Prevenirea deformarii foii în timpul rulării și reglarea foii în mașina principală de nivelare. Se compune din baza mașinii, rolă de limitare, glisier de susținere a scaunului, rolă de ghidare și dispozitiv de reglare. Pe ambele părți ale direcției lățimii tablei sunt prevăzute role de ghidare verticale, iar pe toboganul respectiv se fixează cadrul rolei de ghidare, care deplasează prin motor glisa pe coloana de ghidare în direcția lățimii tablei prin intermediul plății piuliței de sârmă, astfel încât să se adapteze la diferitele lățimi ale tablei. Reglajul este motorizat.

b.Interval de reglare: 900~2000mm

Material rola de ghidare: Gcr15(HRC60)

Motor de reglare: 2~3KW

Reductor de reglare: 2-WPDKS135Reductor de vierme

• Tăierea principală la lungime

Funcție: mașina de forfecare îndeplinește în principal sarcinile de tăiere a capului, tăierea cozii, tăierea laterală, forfecare longitudinală și tăiere la lungime.

Adaptabilitatea materialului: este potrivit pentru plăci de oțel de diferite grosimi și materiale, cum ar fi oțel carbon obișnuit, oțel slab aliat de înaltă calitate, oțel aliat, oțel pentru conducte și plăci din oțel inoxidabil.

Gradul de automatizare: întregul proces funcționează automat, reducând operarea manuală și îmbunătățind eficiența producției.

Măsurare precisă: cu măsurare de înaltă precizie pentru a asigura dimensiunea de tăiere precisă.

Reglarea distanței lamei de forfecare: spațiul lateral al lamei de forfecare poate fi ajustat pentru a asigura calitatea tăierii.

a.Model: Frână hidraulică

b. Apăsări pe minut: 8~12 ori

c.Material lamei: Cr12Mov

d.Putere motor: 55KW

• Convertor

Stație de hrănire:

a.Se compune dintr-un cadru, o masă cu role basculante, un transportor cu role transportoare și o unitate de putere. Funcția sa este de a introduce placa plată în mașina de aruncat.

b.Motor: 7.5KW

c. Reductor: BWY4 Reductor de balansare

Alimentator principal:

a. Este format din baza mașinii, placă, glisor, rolă de aruncare și unitate de putere. Ridicarea și coborârea rolei superioare a materialului aruncat pentru implementare pneumatică. Transmisia este mecanica. Funcția sa este de a introduce farfuria în masa de curte.

b.Motor: 7.5KW

c. Reductor: BWY4 Reductor de balansare

• Masina de stivuire

Masa de stivuire: Constă din plăci de oțel și secțiuni de oțel sudate între ele. Funcția sa este de a stivui placa plată calibrată. Lungime 12 metri.

Magazin pneumatic: Constă dintr-un set de dispozitive de nivelare a limitelor longitudinale și trei seturi de dispozitive de nivelare a limitelor transversale. Atât mecanismele de limitare, cât și de reglare pot fi reglate în funcție de diferite lățimi ale plăcii, iar reglarea este manuală. Execuția de rectificare a materialului este un actuator pneumatic.

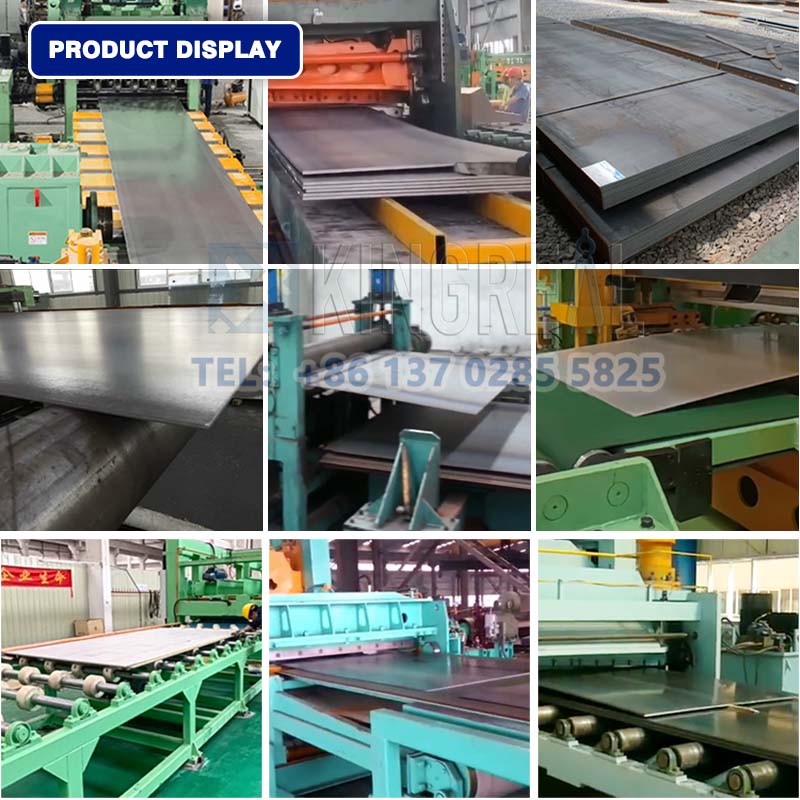

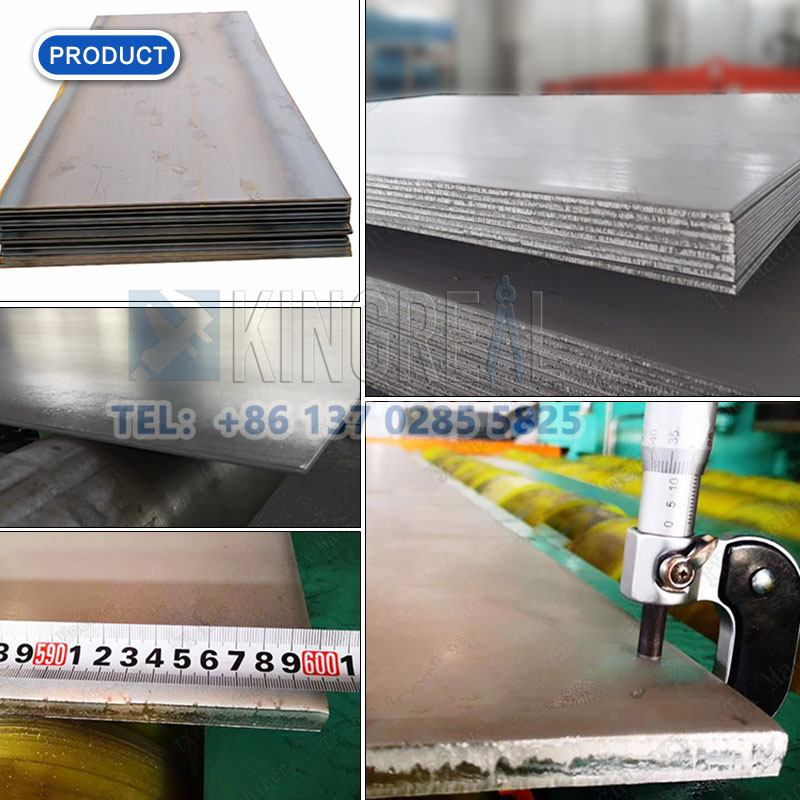

Afișarea produsului final

Serviciu de tăiere din oțel KINGREAL pentru linie de tăiere cu ecartament greu la lungime

1. Gama completă de servicii personalizate, în funcție de nevoile clientului de producție a plăcilor, pentru a oferi un design de desen de linie de ecartament greu tăiat la lungime, poate fi configurată cu alegerea.

2. Furnizați diverse configurații pentru linia de tăiere cu ecartament greu la lungime, cum ar fi cărucior de încărcare, dispozitiv de tăiere, stivuire automată, descărcare automată etc.; realizarea producției complet automate.

3. Furnizați o varietate de accesorii pentru a asigura stabilitatea și longevitatea liniei tăiate la lungimea de ecartament greu;

4. inginerii locale de garanție a serviciului post-vânzare, pot ghida instalarea liniei de tăiere la lungimea de ecartament greu la fața locului.

5. Serviciu post-vânzare on-line 24/7, răspuns tehnic.

Întrebări frecvente despre linia tăiată la lungime

1/ Care este grosimea maximă a plăcii de oțel pe care o poate tăia mașina tăiată la lungime?

 KINGREAL STEEL SLITTER tăiat la lungimea liniilor poate tăia materiale metalice cu grosimi cuprinse între 0,2 mm și 25 mm. Modelul specific recomandat va depinde de cerințele dumneavoastră.

 2/ Cât durează lamele mașinii tăiate la lungime?

 Durata de viață a lamelor mașinii tăiate la lungime depinde de materialul tăiat și de frecvența de utilizare. KINGREAL STEEL SLITTER oferă și lame personalizate din oțel aliat pentru a prelungi durata de viață.

 3/Ce materiale sunt potrivite pentru liniile tăiate la lungime?

 Mașinile de tăiat la lungime KNGREAL sunt potrivite în principal pentru oțel, oțel inoxidabil, oțel carbon, aluminiu, cupru și alte materiale metalice.

4/Ce se întâmplă dacă mașina de tăiat la lungime se defectează?

 Mașinile KINGREAL STEEL SLITTER tăiate la lungime sunt de o calitate foarte fiabilă. Dacă vreo piesă este deteriorată, KINGREAL STEEL SLITTER vă va oferi piese de schimb.

5/Ce tipuri de mașini tăiate la lungime oferiți?

 KINGREAL STEEL SLITTER va furniza mașini tăiate la lungime care se potrivesc cerințelor reale ale proiectului ale clientului, inclusiv materialul de prelucrare, grosimea materialului, lățimea, lungimea și metoda de tăiere. Și KINGREAL STEEL SLITTER poate echipa și mașinile de tăiat la lungime cu componente speciale.
