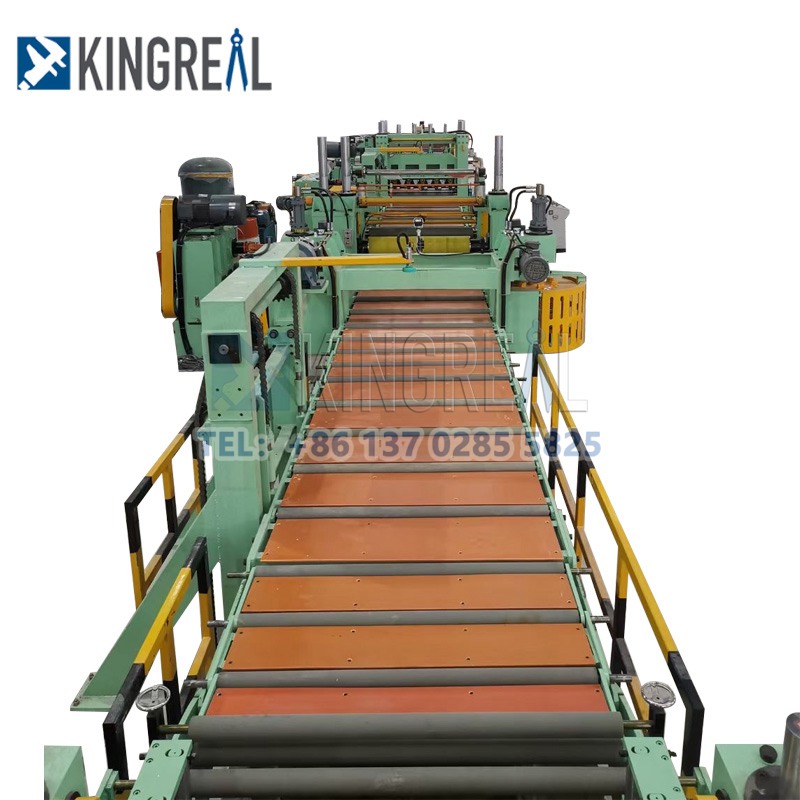

Afișaj video din tablă tăiată la lungime:

Linie de tablă tăiată la lungime Prezentare generală a companiei:

KINGREAL STEEL SLITTER este angajată în domeniul producției de echipamente de prelucrare a bobinei, oferind clienților o gamă largă de servicii în proiectare, producție și vânzări. Cele mai distinctive produse sunt mașina de tăiat cu bobine și linia de tăiat la lungime. Aceste mașini sunt utilizate pe scară largă pentru tăierea, forfecarea sau perforarea foilor metalice în diferite dimensiuni și forme. Linia de tăiere a tablei la lungime este una dintre caracteristicile KINGREAL STEEL SLITTER echipamente de prelucrare a bobinei, utilizate pentru prelucrarea bobinei la o foaie de lățime specificată.

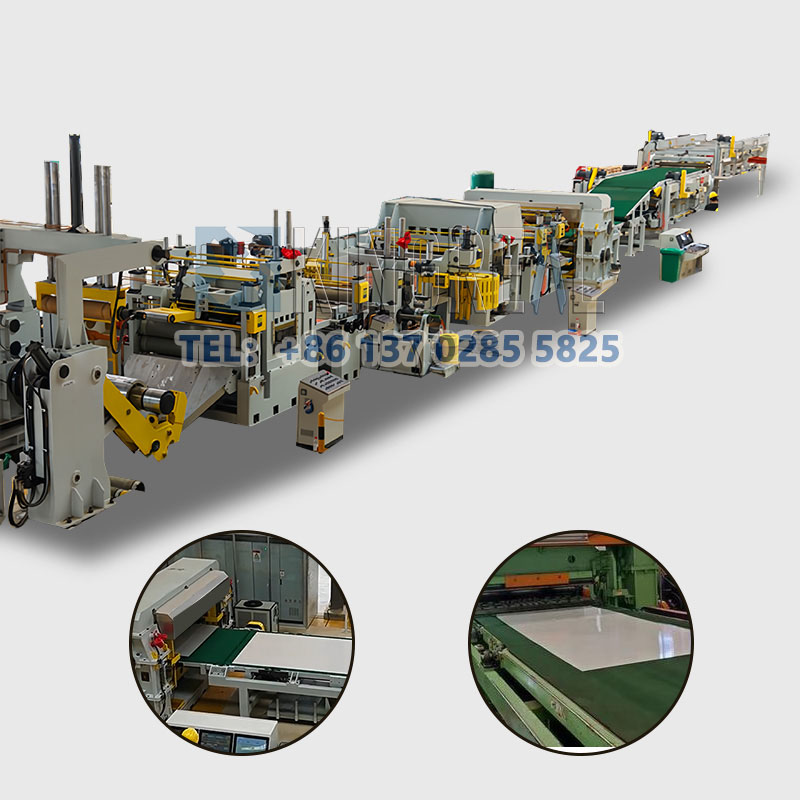

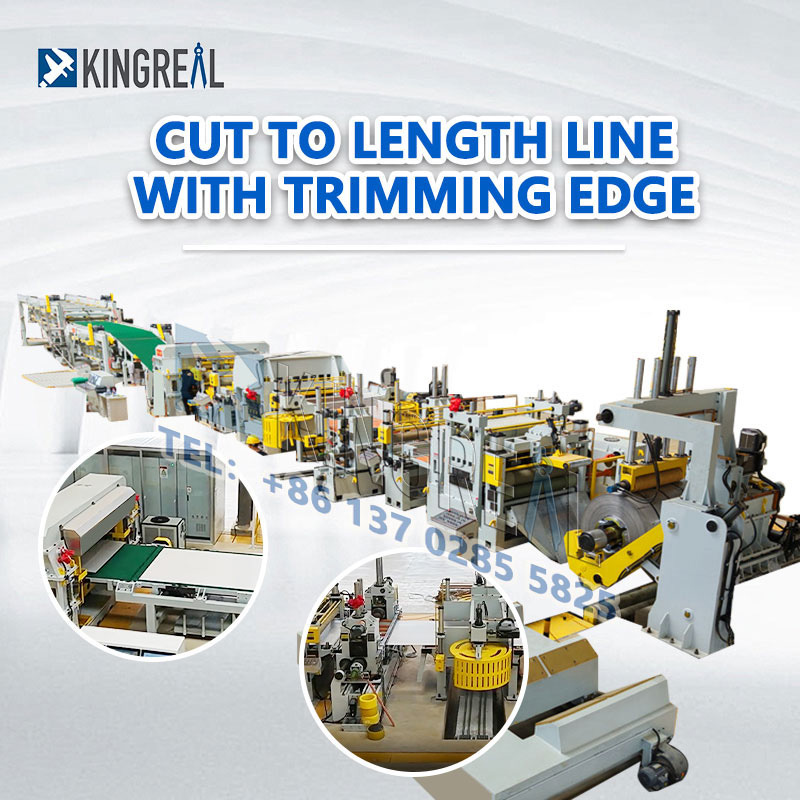

Tablă tăiată la lungime Descrierea mașinii:

Mașina tăiată la lungime pentru tablă KINGREAL STEEL SLITTER este utilizată pentru derularea, nivelarea, alimentarea, tăierea la lungime, tăierea și stivuirea bobinelor metalice, materialele aplicabile includ bobina de aluminiu, oțel inoxidabil, oțel laminat la rece, oțel laminat la cald, PPGI, bandă de cupru și alte materiale, ceea ce asigură că lungimea maximă a tablei este de 50 mm. viteza poate fi caînaltă până la 80 M/min.

Diferitele grosimi de bobine, materiale și lățimi de forfecare vor afecta direct proiectarea tablei de metal tăiate la lungimea liniei. Grosimea comună a bobinelor este de 0,3-3 mm, iar lungimea comună de forfecare este de 1200-1600 mm, care este una dintre cerințele de producție ale majorității clienților. În același timp, KINGREAL STEEL SLITTER poate, de asemenea, personaliza designul în funcție de nevoile de producție specificate ale clientului, fie alegețiecartament greu tăiat la lungimea linieisau celbobina compactă tăiată la lungimea liniei.

Cu peste 20 de ani de experiență în producție și vânzări, KINGREAL STEEL SLITTER și-a vândut cu succes linia tăiată la lungime în țări precumArabia Saudită, India și Rusia, și este capabil să ofere soluții optime și servicii post-vânzare.

Bine ați venit să ne contactați.

Catalog de produse pentru prelucrarea bobinei:

（Puteți face clic aici pentru a descărca）

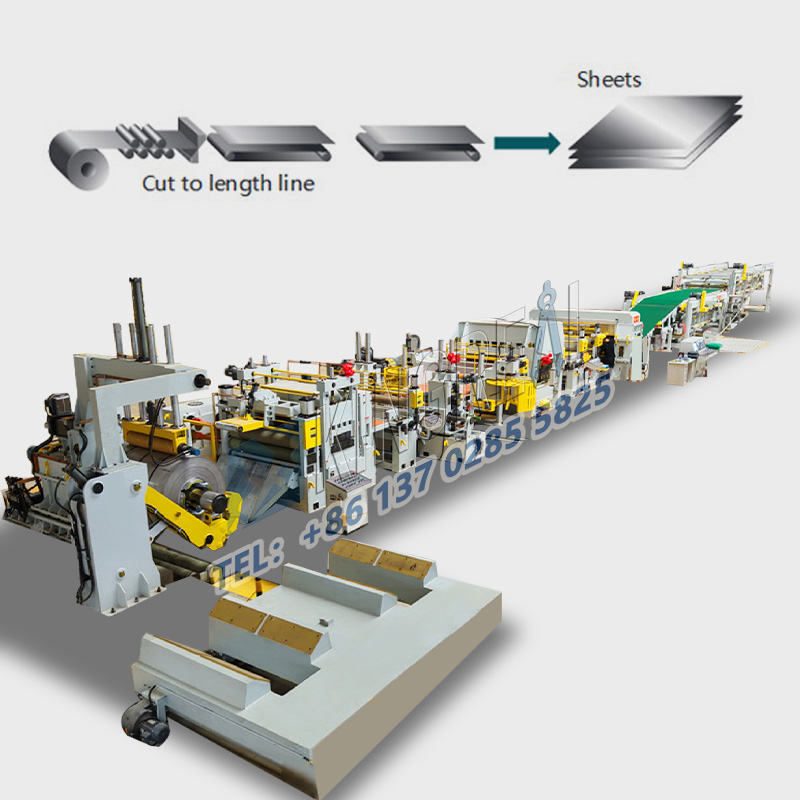

Procesul de lucru al tablei tăiate la lungimea liniei:

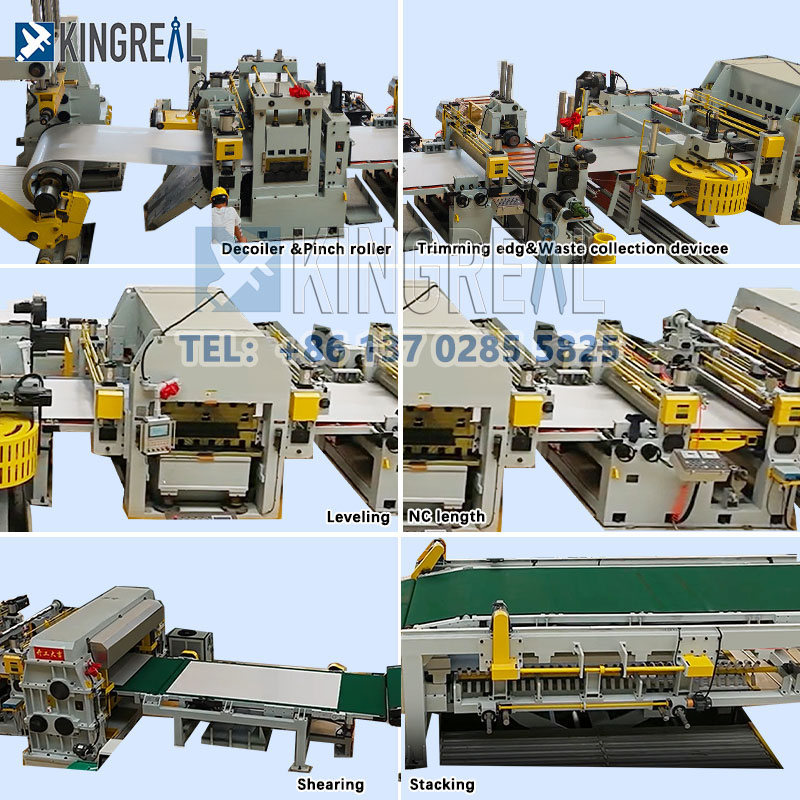

Cărucior cu bobine → Derulator → Alimentare cu role de alimentare prin strângere → Dispozitiv de nivelare de înaltă precizie → Tăiere cu lungime fixă ​​→ Masă de descărcare / Masă de stivuire automată

Specificații tehnice pentru linia de tăiere a tablei la lungime:

①　Specificații bobine:

②　Tălărie tăiată la lungimea liniei de specificație

③　Lista de componente pentru linia de tăiere a tablei la lungime

- Cărucior cu bobină

- Derulator hidraulic

- Ghid de intrare

- Patru / șase mașină de nivelare înaltă

- Podul inel

- Scripete de ghidare lateral

- Mașină de îndreptat cu servo-alimentare CNC

- Sistem de măsurare

- Masina de tuns

- Masa transportoare

- Dispozitiv de descărcare pneumatică

- Masa de ridicare hidraulica

- Demontarea mașinii

- Sistem hidraulic

- Sistem pneumatic

- Sistem electric de control PLC

Componentele principale Detaliul tablei tăiate la lungimea liniei:

Nivelare pentru tablă tăiată la linie de lungime:

Funcție: Este utilizat pentru nivelarea materialului și alimentarea pe lungime fixă.

Structura principală: rolă de nivelare, parte electrică, ansamblu rolă de presiune înapoi, ansamblu scaun suport de alimentare și descărcare.

Rolă de nivelare: oțelul tratat termic Gcr15 este stins și revenit și apoi procesat cu tratament de înaltă frecvență. După două ori de galvanizare și șlefuire cilindrică, suprafața este lucioasă și nu are urme, iar duritatea atinge HRC62 grade sau mai mult. Diametrul arborelui de nivelare este de ø100mm. Reglați manual angrenajul melcat pentru a ridica rola de nivelare.

Mașină de tăiat la lungime

Funcție: Este utilizat pentru tăierea materialelor cu lungime fixă.

Structura principală: cadru principal, lamă, ambreiaj pneumatic, parte electrică etc.

Cadru principal: Întregul cadru este sudat cu oțel structural carbon de înaltă calitate și a fost recoapt după sudare.

Lama: Lama este realizată din material Cr12, duritatea tratamentului termic atinge HRC62 grade, iar muchia de tăiere cu patru fețe poate fi înlocuită.

Structura ambreiajului pneumatic: schimbarea metodei tradiționale de frânare mecanică, zgomot redus, durată lungă de viață și precisă.

Mașină de stivuire pentru tablă tăiată la lungime

Funcție: Folosit pentru transportul materialelor.

Structura principală: cadru, sistem hidraulic, platformă de rulare de descărcare etc.

Cadru: este sudat cu oțel carbon, care este stabil și ferm. Design de tip foarfecă, cilindrul este întins și ridicat.

Platformă de ridicare pentru descărcare: motorul de ulei antrenează pinionul de transmisie pentru a conduce tamburul să se rotească pentru a transmite descărcarea materialului.

Diverse soluții pentru mașini de tăiat tablă la lungime

Viteza mașinii de tăiat tablă la lungime: Pe baza cerințelor clienților, KINGREAL STEEL SLITTER oferă soluții de fabricare a tablei de tăiat la lungime pentru a se potrivi cu diferitele niveluri de viteză ale mașinii de tăiat tablă la lungime. De exemplu, KINGREAL STEEL SLITTER oferă diverse modele de mașini de tăiat bobine, sisteme de stivuire și forfecare. TIBĂRĂ KINGREAL STEEL SLITTER tabla obișnuită tăiată la lungime, vitezele de producție ale liniei sunt de 80 m/min și 50 m/min.

Metoda de forfecare a mașinii de tăiat tablă la lungime: KINGREAL STEEL SLITTER poate proiecta diverse sisteme de forfecare pentru liniile de tăiat tablă la lungime, inclusivforfecare muște tăiat la lungime linie, forfecare rotativătăiat la lungimea liniei, forfecare leagăntăiat la lungimea liniei, șiforfecare fixătăiat la lungimea liniei.

Grosimea materialului pentru mașina de tăiat tablă la lungime: KINGREAL STEEL SLITTER poate personaliza liniile de tăiat tablă la lungime în funcție de nevoile de producție ale clienților. TENSOR DE OȚEL KINGREALgabarit ușor tăiat la lungimea liniilorpoate manipula bobine de la 0.2-3mm, KINGREAL STEEL SLITTERlinii de ecartament mediu tăiate la lungimede la 0,3-6mm, și KINGREAL STEEL SLITTERlinii de ecartament greu tăiate la lungimede la 6-25 mm.

Prețul mașinii de tăiat tablă la lungime: KINGREAL STEEL SLITTER poate proiecta componente pentru diferiți parametri și performanță ale liniilor de tăiat tablă la lungime, în funcție de preț. De exemplu, la mașina de tăiat tablă KINGREAL STEEL SLITTER pot fi adăugate unități de forfecare bucle sau gropi; linia de tablă tăiată la lungime poate fi echipată cu două nivelătoare, două mese de stivuire etc.; iar soluțiile compacte și economice ale mașinilor tăiate la lungime pot fi, de asemenea, personalizate pentru clienți.

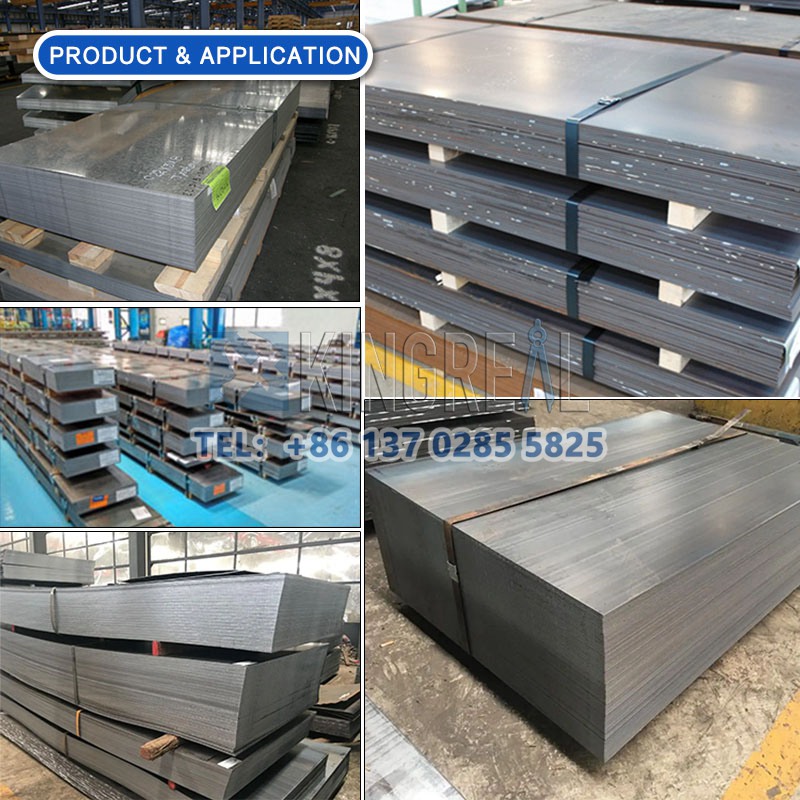

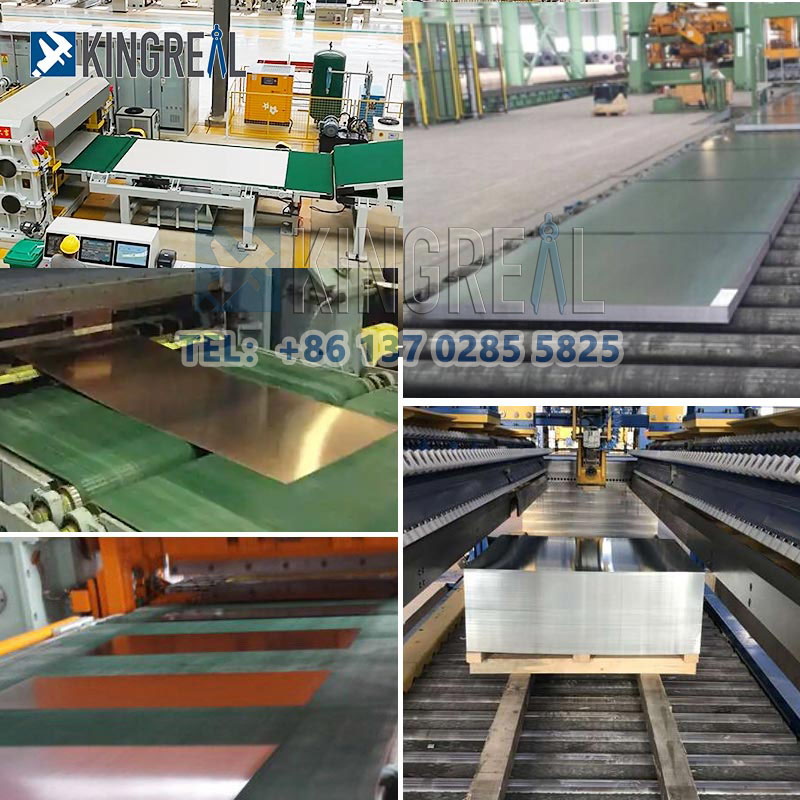

Afișarea produsului final:

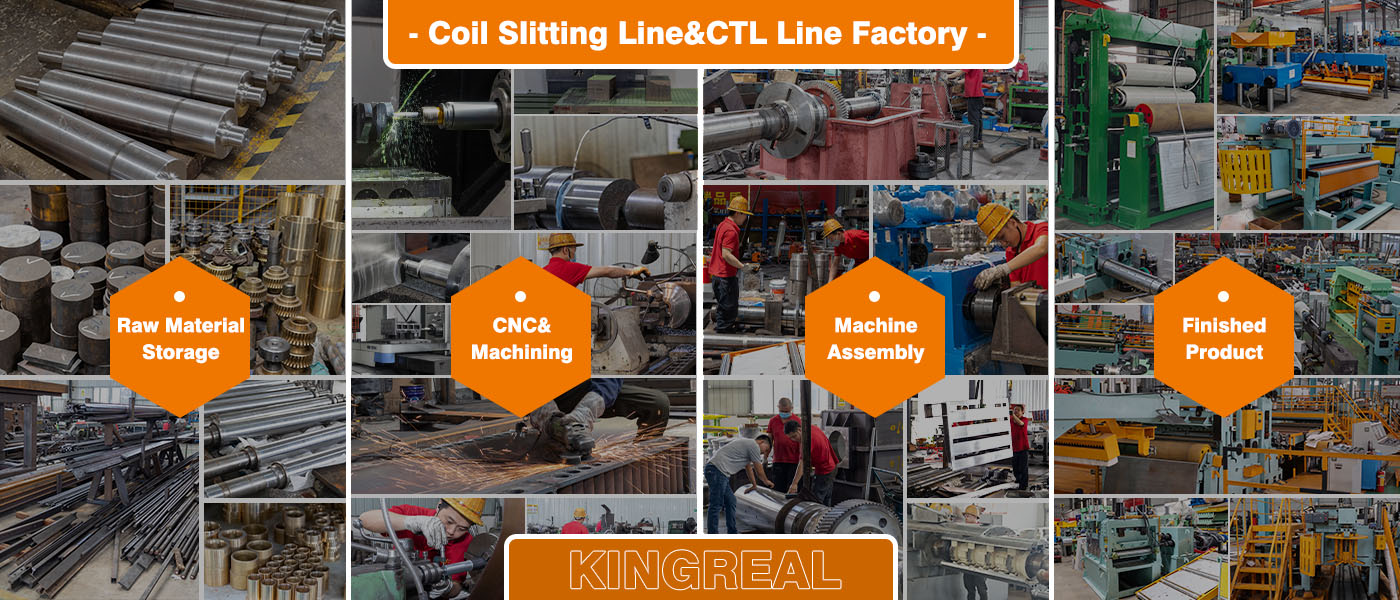

Controlul calității mașinii tăiate la lungime:

KINGREAL STEEL SLITTER a stabilit un proces strict de control al calității pentru a se asigura că fiecare pas de producție îndeplinește standardele și cerințele. Aceasta  include achiziționarea de materii prime, procesul de producție, asamblarea, testarea etc. Pentru a ne asigura că fiecare parte a mașinii tăiate la lungime din tablă îndeplinește standardele de calitate.

Linia de tablă tăiată la lungime KINGREAL STEEL SLITTER a trecut, de asemenea, certificarea internațională a certificatului CE.

Articol înrudit Despre linia de tablă tăiată la lungime

1, Ce este mașina tăiată la lungime din oțel inoxidabil?

Mașina tăiată la lungime din oțel inoxidabil este un echipament de producție indispensabil în industria de prelucrare a metalelor. Este folosit în principal pentru a tăia bobine metalice pe orizontală și a le tăia la lățimea sau lungimea necesară.

2,Ce este mașina de forfecare rotativă tăiată la lungime?

Mașina de forfecare rotativă de tăiat la lungime este utilizată în principal pentru nivelarea de precizie și tăierea precisă a bobinelor metalice, cum ar fi cuprul, oțelul inoxidabil, aluminiul și fierul. Avantajul unic al acestei linii de forfecare rotativă de tăiat la lungime este că poate tăia fără a opri mașina, evitând adânciturile mici cauzate de oprirea mașinii de forfecare rotativă tăiate la lungime pentru tăiere.

3,Cum se taie forfecarea muștei la lungimea liniei?

Linia de forfecare a muștei tăiat la lungime este o mașină prezentată KINGREAL STEEL SLITTER. În ceea ce privește tehnologia de înaltă precizie și viteză mare de tăiere la lungime, KINGREAL STEEL SLITTER nu este expert doar în plăci subțiri, foarfece rotative, forfecare zburătoare tăiate la lungimea mașinilor, ci și în liniile de tăiat la lungime pentru sarcini grele și medii.
