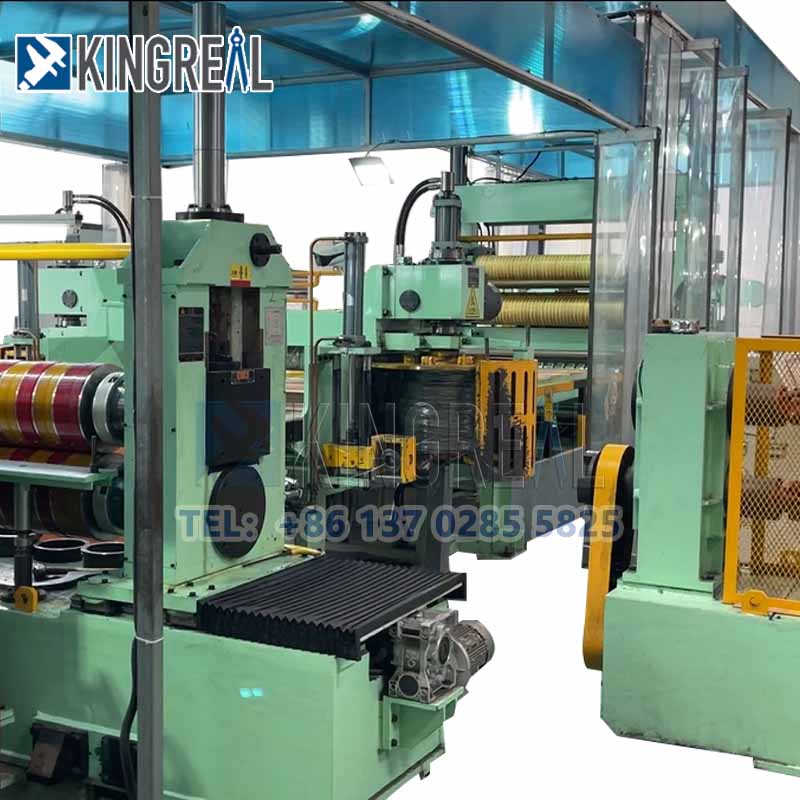

Mașina de tăiere cu bobine cu cap dublu de 1300 mm este unul dintre cele mai distinctive produse KINGREAL. Designul capului de tăiere dublă este potrivit pentru bobine de 0,3-3MM pentru a obține o eficiență de producție de mare viteză de 220 M/min. În prezent, este vândut în Turcia, Rusia, Arabia Saudită și alte țări.
Mașina de tăiere cu bobine cu cap dublu de tăiere KINGREAL 1300MM este proiectată pentru tăierea de precizie a aluminiului, oțelului galvanizat, laminate la cald, laminate la rece și multe alte bobine metalice obișnuite pentru a satisface diferite cerințe de tăiere ale clienților, inclusiv viteza de tăiere, cantitate și calitate.
Designul scaunului dublu de cuțit este capabil să realizeze tăierea diferitelor dimensiuni de bobine în aceeași linie de producție, ceea ce îmbunătățește foarte mult eficiența producției prin înlocuirea scaunului cuțitului și a câștigat favoarea multor clienți.
În plus față de designul scaunului dublu cuțit, mașina de tăiat tablă de oțel KINGREAL este, de asemenea, proiectată pentru ca clienții să protejeze capacul mașinii, să îmbunătățească siguranța producției în procesul de tăiere, în conformitate cu cerințele de producție ale clientului. Acum rulează cu succes în fabrica clientului din Arabia Saudită.
1. Bobina de mare viteză tăiată la lungime
2. Mașină de tăiat oțel cu bandă îngustă
3. Mașină perforată pentru tablă metalică
4. Linie de alimentare a dispozitivului de îndreptare a derulării
Încărcarea bobinei -- Decoiler hidraulic -- Îndreptat de înaltă precizie -- Pod cu buclă -- Mașină de tăiat -- Marginea deșeurilor de rulare -- Pod cu buclă -- Tensiune -- Mașină de rebobinat
Nu |
Componentă |
Cantitate |
1 |
Coș de încărcare |
1 set |
2 |
Derulator hidraulic cantilever |
1 set |
3 |
Îndreptat cu cinci role |
1 set |
4 |
Podul Loop |
2 Setați |
5 |
Masina de taiere |
2 Setați |
6 |
Rebobinarea materialului rezidual |
1 set |
7 |
Rebobinare hidraulică |
1 set |
8 |
Sistem hidraulic |
1 set |
9 |
Sistem electronic de control |
1 set |
10 |
Scut de protecție pentru piese personalizate |
1 set |
Parametrii materiei prime |
|
Materialul bobinei |
Aluminiu, oțel, oțel galvanizat etc |
Grosimea bobinei |
0,3-3MM |
Lățimea bobinei |
500-12500MM |
Coil Wight |
15 tone |
Parametrii produsului finit |
|
Toleranță la lățime |
≤±0,05 mm |
Rectitudinea tăierii |
≤1mm/2000mm |
Deșeuri de tăiere |
≥2mm |
Parametrii mașinii de tăiat |
|
Viteza de lucru |
100-180M/min |
Sursa de putere |
380V/50HZ |
Capacitate instalata |
aproximativ 280 kW |
① Desbobinator hidraulic cantilever
Funcția principală a unui derulator hidraulic cantilever este de a transporta și de a roti o bandă, astfel încât să fie desfășurată lent pentru următorul pas al procesului. Acest tip de decoiler constă în mod obișnuit dintr-o bobină, un suport, un tren de transmisie etc. și este de tip cantilever cu un singur rulment. Mulineta constă, de obicei, dintr-un arbore de sprijin, un glisier cu pană și o placă de arc imbricată în toboganul cu pană, care extinde și contractă bobina sub acțiunea unei pane înclinate pentru a găzdui role de diferite dimensiuni.
Derulatoarele hidraulice în consolă sunt deosebit de importante în echipamentele mașinilor de tăiat metal de mare viteză, deoarece pot fi motorizate pentru a realiza rotația bobinei, astfel încât să mențină banda sub tensiune post-tensionată pentru desfășurarea superioară sub sistemul de antrenare.

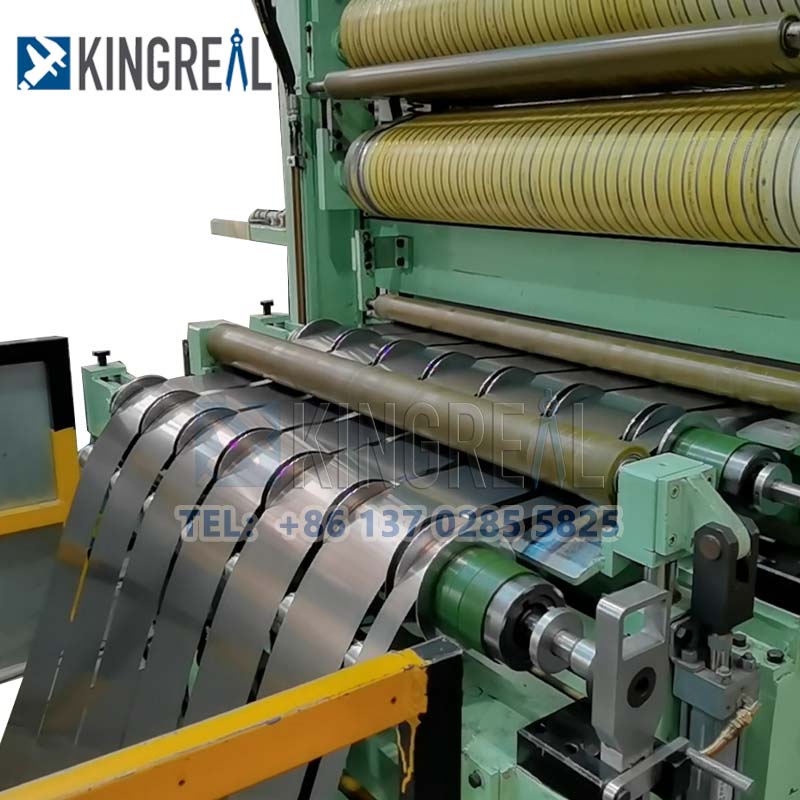

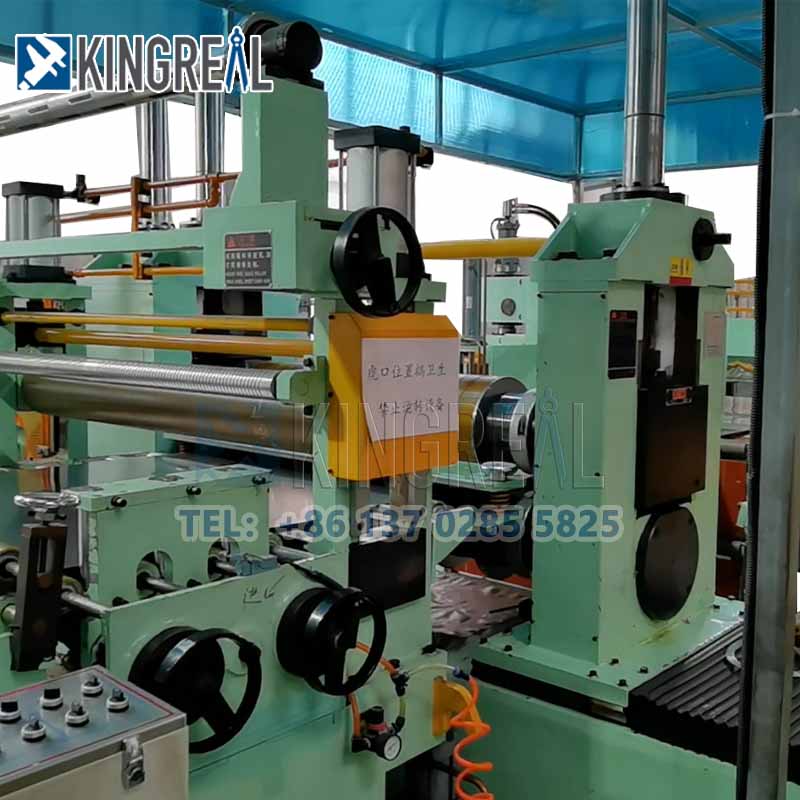

① Mașină de tăiat cu cap dublu
A. Cadrul corpului principal: secțiune de oțel, tablă de oțel, sudate împreună, recoapte pentru a elimina stresul și apoi prelucrați suprafața de referință.
b. Apăsare pereche de role: rola superioară poate fi sincronizată de materialul de presiune de ridicare a cilindrului, pentru a asigura stabilitatea plăcii în arborele cuțitului, mișcarea aburului rolei superioare.
c. Material arbore cuțit: 42CrMo, specificație 200mm×1300mm, cu canal de cheie, prin prelucrare brută, tratament de călire, tratament de frecvență medie, șlefuire, cromare tare, reșlefuire și alte 8 procese;

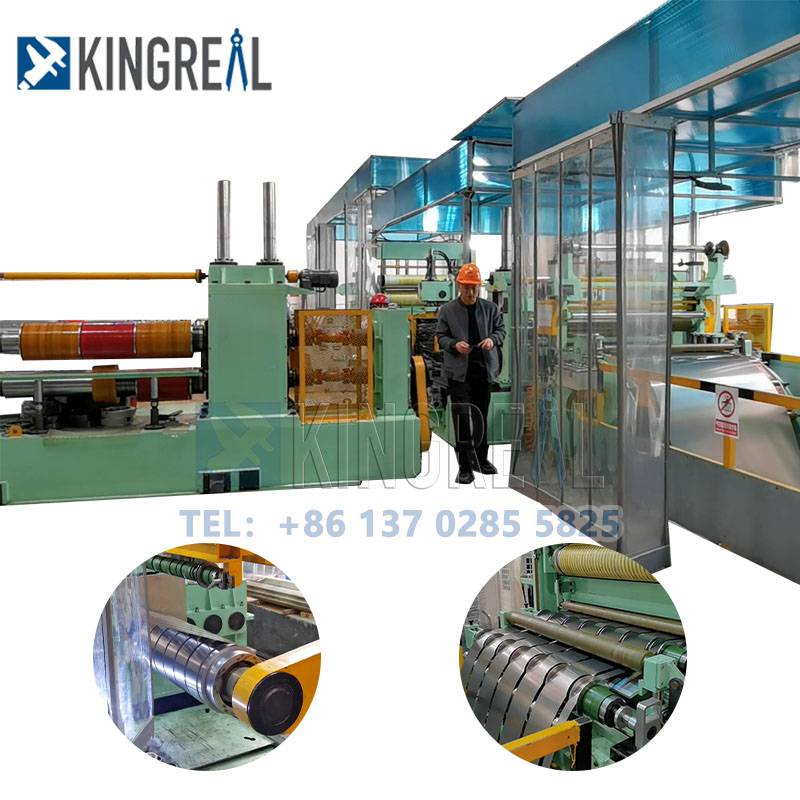

① Scut de protecție:
Capacul de protecție al mașinii din mașina de tăiat metal are următoarele roluri și caracteristici:
Protecția echipamentului: capacul de protecție al mașinii poate izola mașina de contactul direct cu mediul înconjurător, împiedică pătrunderea prafului, petelor de apă, uleiului, așchiilor și alți poluanți în interiorul mașinii, astfel încât să îmbunătățească durata de viață a mașinii.
Siguranța în exploatare: capacul de protecție a mașinii asigură siguranța operatorului și a personalului din jur, previne contactul direct cu piesele în mișcare de mare viteză, conductorii încărcați electric sau alte părți periculoase și evită accidentele.
▶ 1. Soluții complete de echipamente de prelucrare a bobinei;
▶ 2. Echipa tehnică profesionistă
-Program de proiectare pre-vânzare; -Producție profesională în timpul vânzării; -Serviciul de instalare post-vânzare;
▶ 3. Cazuri de proiecte abundente
Am vândut cu succes mașinile noastre de tăiat în Turcia, Arabia Saudită, India și Rusia.
