Pentru a maximiza beneficiile clienților, în 2023, New Design Cut To Length Line Machine a proiectat o nouă linie de metal tăiată la lungime, care este capabilă de tăiere zburătoare de mare viteză complet automatizată și stivuire automată.

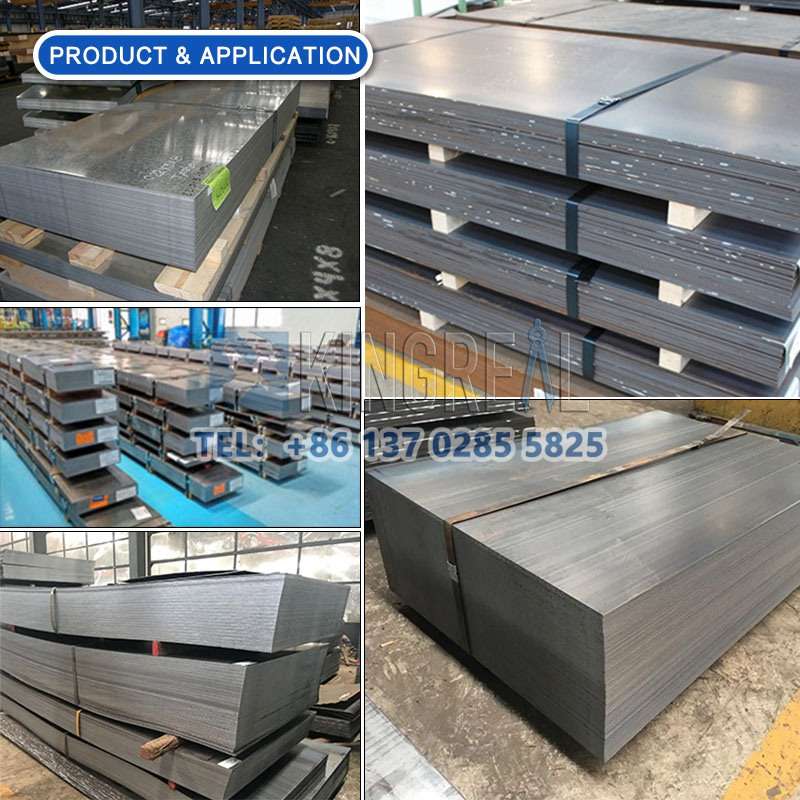

Pentru utilizare în prelucrarea ulterioară a metalelor, mașina de tăiat metal KINGREAL este proiectată pentru a tăia bobine de metal de diferite grosimi în foi de o lățime specifică.
Pentru a se asigura că linia de producție funcționează eficient, liniile de producție tăiate la lungime cuprind de obicei o varietate de instrumente de producție. Metale cu o grosime de4-10 MMsau mai groase sunt adesea prelucrate folosind linii de forfecare tăiate la lungime de metal.
Pentru a crește viteza de producție a liniei, KINGREAL a proiectat și optimizat mașina de forfecare zburătoare, care este capabilă să taie cu precizie neîntreruptă și să mărească viteza de la20m/min până la 80m/min.
Forfecarea rapida are cerinte foarte specializate pentru calitatea si designul piesei, atat pentru a asigura calitatea produsului cat si pentru a creste viteza de productie.
Ultima parte a liniei CTL poate fi echipată opțional cu echipament de stivuire automată, care permite stivuirea automată a foilor. Reduceți costul forței de muncă și îmbunătățiți eficiența producției.
Afișajul HMI este un sistem de control electronic cu Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider și alte mărci de top.

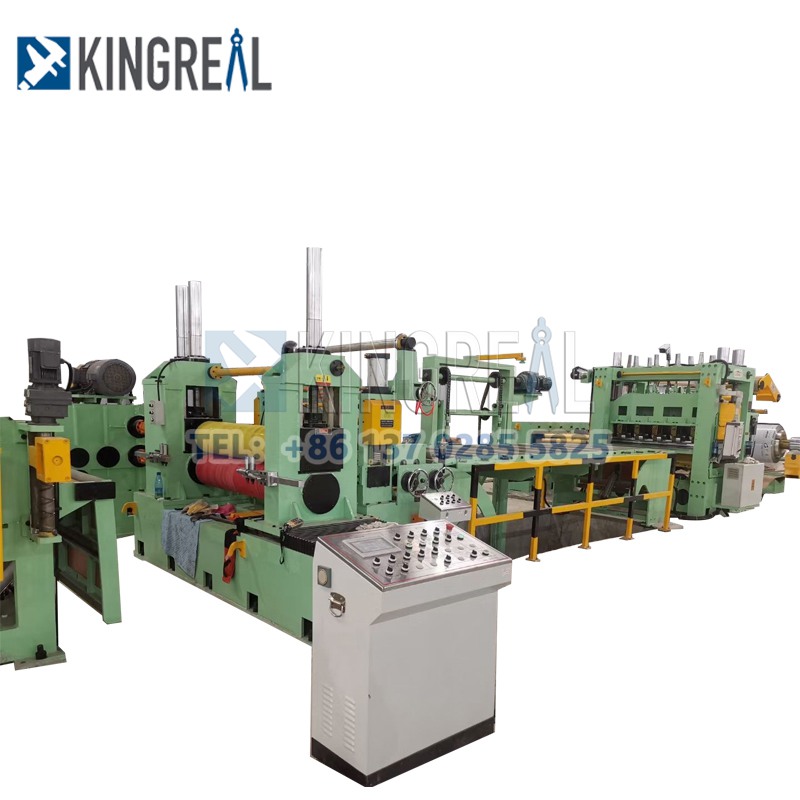

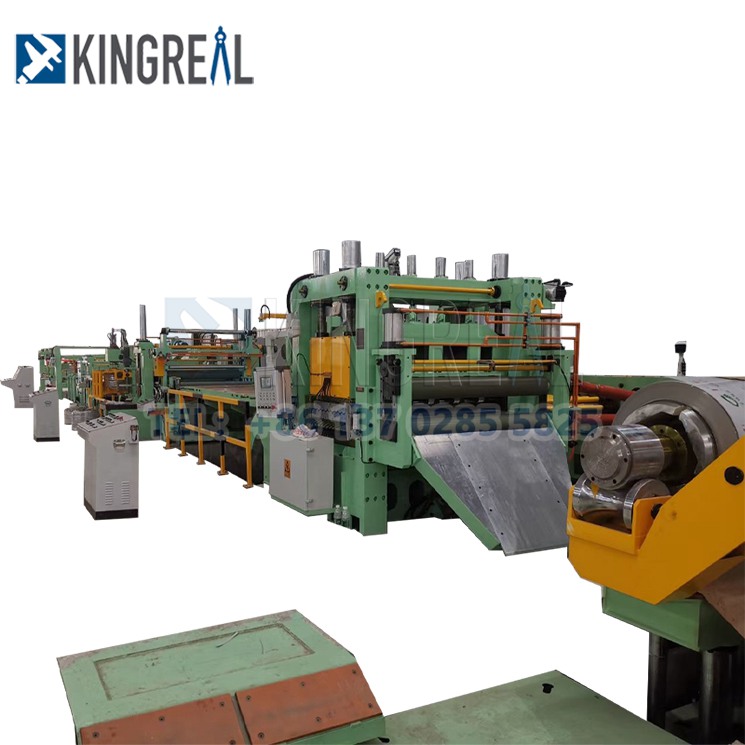

Derulator hidraulic → Rolă de alimentare prin strângere → Dispozitiv de îndreptat de înaltă precizie → Mașină de tuns muște → Masă de descărcare / Masă de stivuire automată
Capacitatea maximă a consolei hidraulice KINGREAL pentru derulare și susținere a bobinelor este de 15 tone.
Desfăşurătorul este retractabil şi potrivit pentru diametrul interior al bobinei datorită cilindrilor hidraulici. Are atașat un braț cantilever.

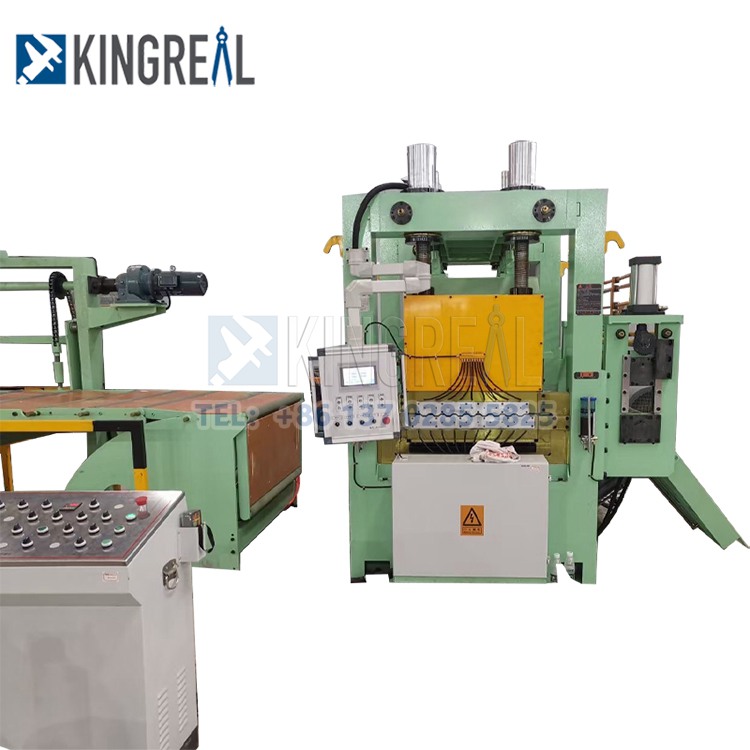

Pentru viteza mare de avans și reglarea exactă a lungimii, mașina de nivelare KINGREAL este acționată de un servomotor. Controlul programabil este utilizat pentru a opera consola de control.
Sistem de antrenare: bandă transportoare sincronizată la role de alimentare, servomotor de 15 kW, transmisie de reducere de precizie
Componentele unui sistem pneumatic includ o sursă de gaz (pe care solicitantul o furnizează), piese de procesare a sursei de gaz, un salenoid, conducte și cilindri asociate etc.
Materialele de înaltă calitate sunt utilizate pentru a crea salennoid și alte componente.
Specificații tehnice: Capacitatea sursei de aer: 1m3/min, interval de presiune: 0,4–0,6Mpa.
Tip mașină |
Tăiați la linie de lungime |
Materialul bobinei |
Bobina metalică (altele pot fi personalizate |
Grosimea bobinei |
0,5-10 mm |
Lățimea bobinei |
600-2000 mm |
Diametrul interior al bobinei |
500/610 mm |
Diametrul exterior al bobinei |
≤2000 mm |
Viteza de taiere |
10-70m/min |
Tăiat la lungime Precizie |
±1,5 mm |
Tăiați la intervalul de lungime |
500~4000mm |
Planeitatea de nivelare a foii |
≤±1,5 mm/m² |
- Bobina trebuie pozitionata corect pentru a mentine echilibrul greutatii. Înainte de a putea fi resetat, căruciorul cu bobine trebuie să fixeze și să strângă bobina în desbobinator.
- Pentru a împiedica deschiderea capului bobinei, apăsați capul bobinei cu rola de tracțiune înainte de a deschide pachetul bobinei.
- Operatorul nu trebuie să stea pe bobină în timp ce mașina este în funcțiune.
