Introducere în linia de tăiere în buclă

Linia de tăiere în buclă este personalizată pentru clienții care necesită procesare de mare viteză a materialelor subțiri, de înaltă precizie, pentru a produce mai multe benzi înguste cu o precizie excepțională. Este utilizat pe scară largă în sectoare cu cerințe stricte pentru precizia tăierii benzilor, cum ar fi industriile auto, electronice și electrocasnice. Printr-un aspect proiectat științific, mașina de tăiere cu bucle realizează operații de tăiere foarte eficiente și precise. O caracteristică esențială de design - și distincția de bază care separă linia de tăiere cu bucle de liniile standard de tăiere metalice - este încorporarea unui acumulator cu buclă în stil groapă situat în fundația echipamentului. Adâncimea și lungimea reală a acestei gropi sunt determinate în mod specific pe baza grosimii benzii metalice și a vitezei de tăiere dorită; aceste dimensiuni guvernează direct precizia de tăiere și stabilitatea operațională a mașinii de tăiat bucle. Pentru benzile mai subțiri - care au o ductilitate ridicată și sunt predispuse la deformare - este de obicei necesară o groapă mai adâncă pentru a se asigura că banda rămâne stabil relaxată în acumulatorul cu buclă, prevenind astfel încrețirea sau deviația laterală în timpul procesului de tăiere. În schimb, pentru benzi mai groase - care prezintă o rigiditate și o rezistență mai mare la deformare - este necesară o groapă mai lungă pentru a se adapta în mod adecvat cerințelor de tamponare ale benzii. Mai mult, pe măsură ce viteza de tăiere crește, cerințele privind adâncimea și lungimea gropii devin mai solicitante. Numai prin satisfacerea acestor cerințe exacte poate linia de tăiere cu buclă să își maximizeze potențialul de tăiere de mare viteză, asigurând în același timp că calitatea tăierii rămâne fără compromisuri, garantând astfel că sistemul funcționează constant cu acuratețe și eficiență extremă.

Caracteristicile mașinii de tăiat bucle

●Funcționare de înaltă eficiență — Vitezele maxime de producție pot ajunge până la 230 m/min, cu viteze reglabile flexibil pentru a îndeplini cerințele operaționale specifice. ● Tăiere cu mai multe benzi — Linia de tăiere cu buclă este capabilă să taie simultan materialul în până la 40 de benzi înguste într-o singură trecere. ●Automatizare completă — Mașina de tăiat bucla este integrată cu un braț de depozitare a bobinei turnichet de tip încrucișat și o linie automată de ambalare a bobinei cu fante pentru a minimiza cerințele de muncă manuală în cea mai mare măsură posibilă.

Diverse configurații de proiectare pentru linia de tăiere în buclă

(1) Linie de tăiere cu o singură buclă

(a) Tăiere cu buclă cu o singură intrare:Principiul de bază al designului acestei configurații implică poziționarea unui acumulator cu buclă înainte de unitatea de tăiere. Această arhitectură specială îmbunătățește considerabil precizia de tăiere și eficientizează procesul de tăiere al liniei de tăiere în buclă. Acest design oprește în mod clar alunecarea lamelor de tăiere, permițând tăierea fie cu micro-tensiune, fie cu tensiune zero, asigurând astfel acuratețea dimensională a benzilor de tăiere - un factor major pentru capacitatea mașinii de tăiere cu bucle de a răspunde cerințelor de producție de mare precizie.

În plus, eficientizarea întregii structuri a mașinii de tăiat bucle și reducerea costurilor de producție și a complexității de întreținere, îmbunătățind în același timp eficiența operațională, desfășuratorul nu are nevoie de un mecanism suplimentar de autocentrare, deoarece bucla în sine include unul.

(b) Tăiere cu buclă cu o singură ieșire: Această configurație de design se caracterizează prin plasarea unei bucle după tăietor. În urma procesului de tăiere, benzile de tăiere sunt introduse de tăietor într-o buclă fără tensiune situată între tăietor și unitatea de tensionare; aceasta reprezintă una dintre cele mai larg adoptate scheme de proiectare cu o singură buclă, utilizate în prezent în liniile de tăiere a buclei. Pentru tăierea benzilor de ecartament subțire, poate fi necesar un sistem de ghidare a muchiei de intrare pentru a asigura o derulare stabilă a bobinei în timpul procesului de tăiere și pentru a preveni alinierea greșită a benzii să compromită precizia tăierii. Această abordare îndeplinește două funcții principale: În primul rând, previne în mod eficient problemele legate de recul asincron între benzile individuale - adesea cauzate de variații ale grosimii benzii - prin controlul precis al tensiunii de recul pentru a asigura o înfășurare ordonată și uniformă a bobinei.

În al doilea rând, includerea unei bucle din partea de ieșire permite benzilor să curgă liber departe de lamele de tăiere, eliminând astfel uzura lamei asociată de obicei cu tăierea sub tensiune; aceasta prelungește efectiv durata de viață a lamelor și reduce costurile de întreținere a echipamentelor. În plus, deoarece secțiunea de ieșire funcționează într-o stare fără tensiune, previne în mod eficient fenomenele de deformare - cum ar fi „gâtul” (îngustarea benzii) - garantând și mai mult calitatea benzilor de fante.

(2) Linie de tăiere cu buclă dublă

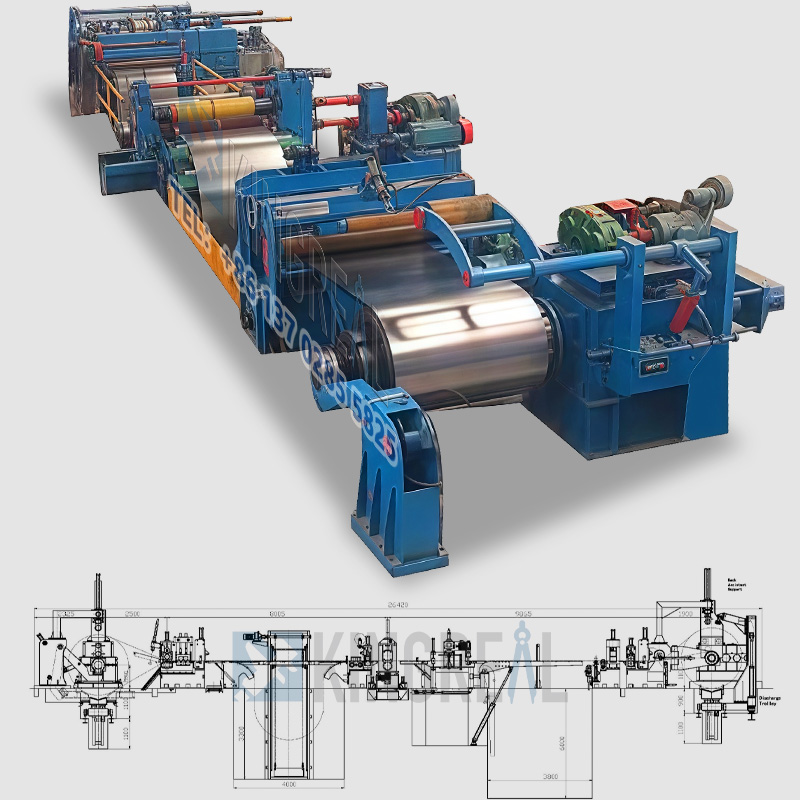

Caracteristica de bază a mașinii de tăiat cu două bucle este încorporarea a două bucle în stil groapă, poziționate strategic în locații cheie distincte pentru a lucra în tandem. Acest aranjament de colaborare îmbunătățește și mai mult performanța de tăiere și stabilitatea liniei, făcându-l ideal pentru aplicații de tăiere de mare viteză care implică materiale de ecartament subțire unde sunt necesare standarde extrem de înalte de calitate a tăierii.

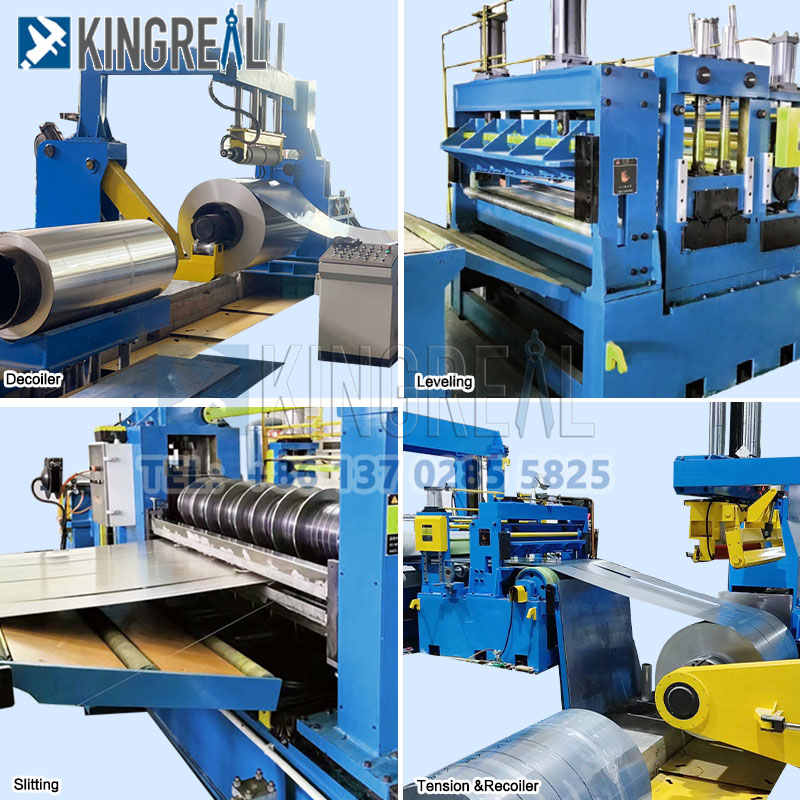

Prima buclă este poziționată între decoiler și tăietor, servind ca o componentă critică care permite funcționarea continuă și sincronizată a întregii linii. Funcția sa principală este de a tampona și de a adapta diferența de viteză dintre procesul de derulare și procesul de tăiere. Procedând astfel, se asigură că operațiunile de derulare și tăiere se desfășoară în mod continuu și în sincronizare perfectă, prevenind astfel probleme precum întinderea benzii, deformarea sau abaterile de tăiere care ar putea apărea altfel din nepotrivirea vitezei. Între timp, banda de oțel situată în groapa de podea rămâne într-o stare complet relaxată. Tăiătorul trage banda din groapă pentru prelucrare; deoarece nu există o contra-tensiune prezentă în timpul operațiunii de tăiere, generarea de bavuri este redusă efectiv la minimum, îmbunătățind astfel în mod semnificativ calitatea marginilor benzilor de tăiere.

O a doua groapă de buclă este poziționată între tăietor și unitatea de tensionare/recoltare. Datorită tensiunilor induse de tăiere și variațiilor inerente ale grosimii în interiorul bobinei laminate în sine, benzile individuale produse după tăiere prezintă adesea ușoare diferențe de lungime. Fără o reglementare adecvată, această discrepanță ar perturba procesul de retragere, compromițând atât eficiența producției, cât și calitatea produsului. Această groapă de buclă găzduiește și compensează eficient aceste variații de lungime, asigurând astfel continuitatea operațiunilor de tăiere și recul și eliminând necesitatea opririlor de producție pentru a efectua ajustări. În plus, prezența acestei gropi de buclă facilitează controlul sincronizat al motoarelor care antrenează tăietorul și unitatea de recul.

Notă: Deși o groapă de buclă nu este strict obligatorie pentru fiecare configurație de mașină de tăiat metal, este absolut esențială pentru aplicații de înaltă precizie, materiale de ecartament subțire, operațiuni de mare viteză și procese de tăiere cu mai multe fire. Dimpotrivă, liniile simple de tăiere concepute pentru materiale de ecartament standard și viteze de operare mai mici pot fi operate cu succes fără o groapă de buclă.

Întrebări frecvente despre linia de tăiere în buclă

1) Cum funcționează o linie de tăiere în buclă?

O mașină de tăiat bucle desfășoară o bobină de metal, o taie în benzi mai înguste folosind cuțite rotative și retrage benzile pentru prelucrare ulterioară sau expediere.

2) Ce materiale pot fi prelucrate cu o linie de tăiere în buclă?

Mașinile de tăiat bucle pot prelucra diferite metale, inclusiv oțel, oțel inoxidabil, aluminiu, cupru, oțel siliconic, PPGI și multe altele.

3) Care sunt beneficiile automatizării în liniile de tăiere a buclei?

Automatizarea poate îmbunătăți acuratețea și consistența benzilor înguste, poate reduce munca manuală, poate crește producția și poate minimiza erorile umane.

4) Cât de des trebuie întreținută o mașină de tăiat bucle?

Întreținerea liniilor de tăiere a buclei este împărțită în inspecții zilnice și revizii periodice. Echipa KINGREAL STEEL SLITTER va oferi recomandări bazate pe frecvența de utilizare a clientului și alți factori.

5) Care este durata de viață a lamelor de tăiere?

Durata de viață a lamelor de tăiere este influențată de volumul producției, condițiile de funcționare și proprietățile materialului. Variațiile în compoziția și aplicarea lamei afectează de obicei longevitatea.
