A mașină de tăiat oțel la lungimeeste o mașină folosită pentru prelucrarea bobinelor metalice prin procese precum derularea, nivelarea, dimensionarea și forfecarea în foi plate de lungimile dorite și apoi stivuirea lor. Linia de tăiere a oțelului la lungime este potrivită pentru prelucrarea oțelului carbon laminat la rece și la cald, oțel siliconic, tablă, oțel inoxidabil și diverse materiale metalice acoperite. Mașinile tăiate la lungime din oțel vin în diferite tipuri, în funcție de grosimea și tipul de material al materialului care este prelucrat, precum și de cerințele clientului privind eficiența producției. Acest articol va oferi o imagine de ansamblu detaliată a fiecărui aspect al unei linii tăiate la lungime din oțel, oferind îndrumări cuprinzătoare.

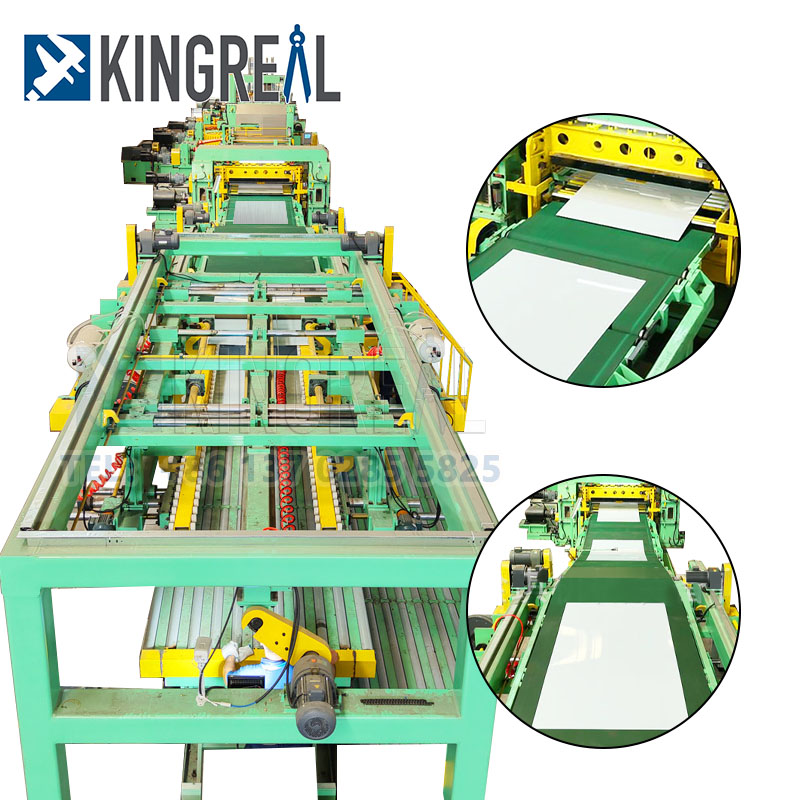

O mașină de tăiat la lungime din oțel constă în principal din următoarele componente:
Cărucior de încărcare pentru linia de oțel tăiată la lungime: Transportă bobina la derulator.
Derulator pentru mașina tăiată la lungime din oțel: Desfășoară bobina, pregătindu-l pentru prelucrare ulterioară.

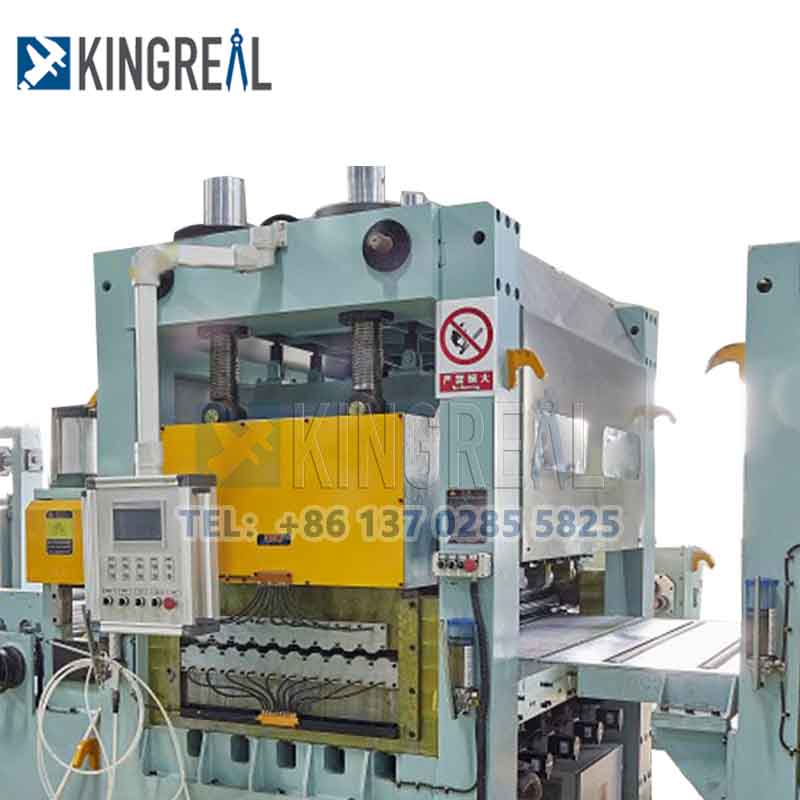

Nivelare pentru oțel tăiat la lungime: asigură planeitatea tablei pentru a îndeplini cerințele de forfecare.
Alimentator pentru mașina de tăiat oțel la lungime: Transportă tabla nivelată la mașina de forfecare.

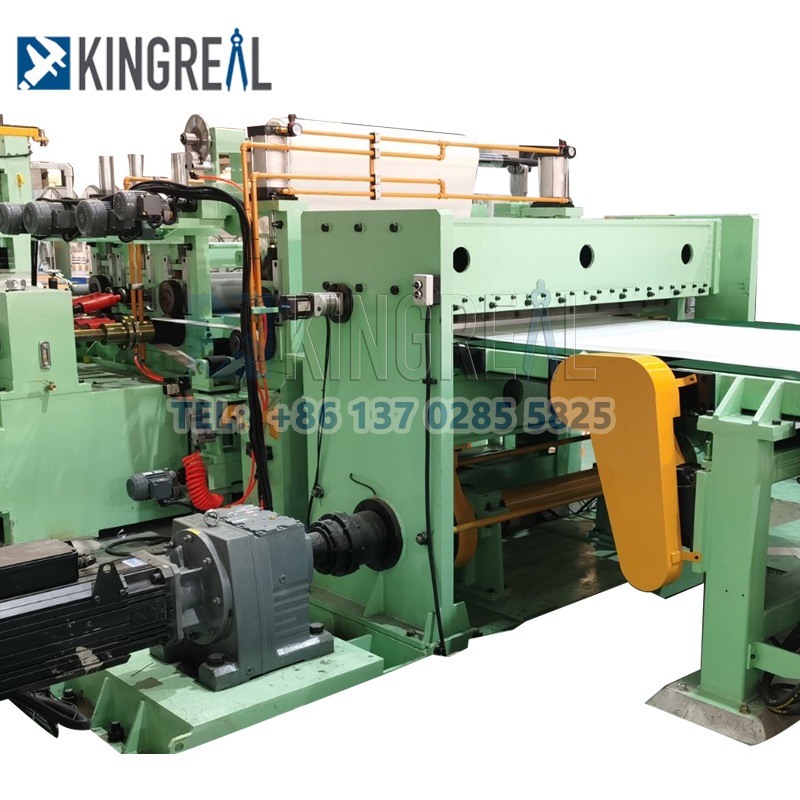

Mașină de forfecare pentru linia de tăiere a oțelului la lungime: Efectuează operația de forfecare, tăind tabla la lungimea dorită.
Transportor pentru mașina tăiată la lungime din oțel: Transportă foaia tăiată la mașina de stivuire. Dispozitivele de stivuire stivuiesc frumos foile tăiate pentru o prelucrare ușoară.
Aceste dispozitive integrează în mod obișnuit sisteme mecanice, electrice și hidraulice, oferind performanțe ridicate și automatizare, împreună cu funcționare simplă și fiabilă. Liniile tăiate la lungime din oțel ating standarde înalte de precizie a tăierii la lungime și planeitate a foii, asigurând o stivuire ordonată.
1. Clasificare după tipul de material
Pentru metalele feroase, cum ar fi oțelul carbon și slab aliat, grosimea de forfecare variază de obicei între 0,5 și 25 mm. Echipate cu instrumente de forfecare și dispozitive de nivelare de înaltă rezistență, acestea sunt utilizate în principal în domenii precum construcțiile de structuri din oțel, șasiurile auto și producția de mașini.
Linia de tăiere a metalelor neferoase la lungime:
Folosind unelte rezistente la uzură (cum ar fi carbură) și benzi transportoare rezistente la zgârieturi pentru a preveni oxidarea pe suprafața din oțel inoxidabil, acestea ating o precizie de forfecare de ±0,1 mm. Sunt potrivite pentru aplicații care necesită o suprafață de înaltă calitate, cum ar fi ustensile de bucătărie, dispozitive medicale și echipamente chimice.
Linia de tăiere a metalelor neferoase la lungime:
Aceste mașini tăiate la lungime pot fi utilizate pentru a forfea bobine de aluminiu, cupru și alte materiale pentru a satisface nevoile specifice ale clienților. Aceste mașini tăiate la lungime sunt de obicei echipate cu dispozitive antistatice și sisteme de transport flexibile. Sunt potrivite pentru aplicații în industria aerospațială, componente electronice și pentru prelucrarea electrozilor bateriilor cu litiu și a plăcilor de circuite de înaltă frecvență.
 |
 |
 |
2. Clasificare după nivel de automatizare
Linia de tăiere manuală a oțelului la lungime:
Utilizați încărcare și poziționare manuală, forfecare mecanică și eficiență scăzută (≤20 cicluri/minut). Acestea sunt potrivite pentru procesarea personalizată cu mai multe specificații, în loturi mici și se găsesc în mod obișnuit în fabricile mici de fabricație și în atelierele de reparații.
Linie de tăiere semi-automatică din oțel la lungime:
Derularea și nivelarea automată, poziționarea și forfecarea manuală, echipate cu un sistem simplu de control PLC, oferă o eficiență de 30-50 de cicluri/minut și sunt potrivite pentru fabricile de fabricație de tablă de dimensiuni mici și mijlocii.
Mașină de tăiat oțel complet automată la lungime:
Total automatizat întregul proces (desfăşurare, nivelare, dimensionare, forfecare şi stivuire). Folosind un sistem CNC (cum ar fi Siemens S7-300), acestea pot atinge o eficiență de până la 80 de cicluri/minut cu o precizie de poziționare de ±0,3 mm. Ele sunt utilizate pe scară largă în OEM-uri de automobile, linii de producție de panouri de electrocasnice și fabrici mari de structuri din oțel.
3. Clasificare după Precizia Prelucrării
Mașină obișnuită de tăiat la lungime din oțel de precizie:
Toleranța la forfecare este de ± 0,5 mm/m, planeitatea ≤3 mm/m, potrivită pentru panouri de construcție și părți structurale generale.
Oțel de înaltă precizie tăiat la lungime:
Toleranța la forfecare este de ± 0,1 mm/m, planeitatea ≤1 mm/m. Aceste mașini tăiate la lungime din oțel sunt de obicei echipate cu un sistem de alimentare servo și poziționare cu laser, potrivite pentru capacele auto și carcasele instrumentelor de precizie.
Oțel de ultra-precizie tăiat la lungime:
Toleranța la forfecare este ≤±0,05 mm/m. Aceste linii utilizează transportul cu rulmenți cu aer și forfecarea hidraulică CNC, potrivite pentru panouri aerospațiale și substraturi microelectronice.
4. Clasificare după metoda de forfecare

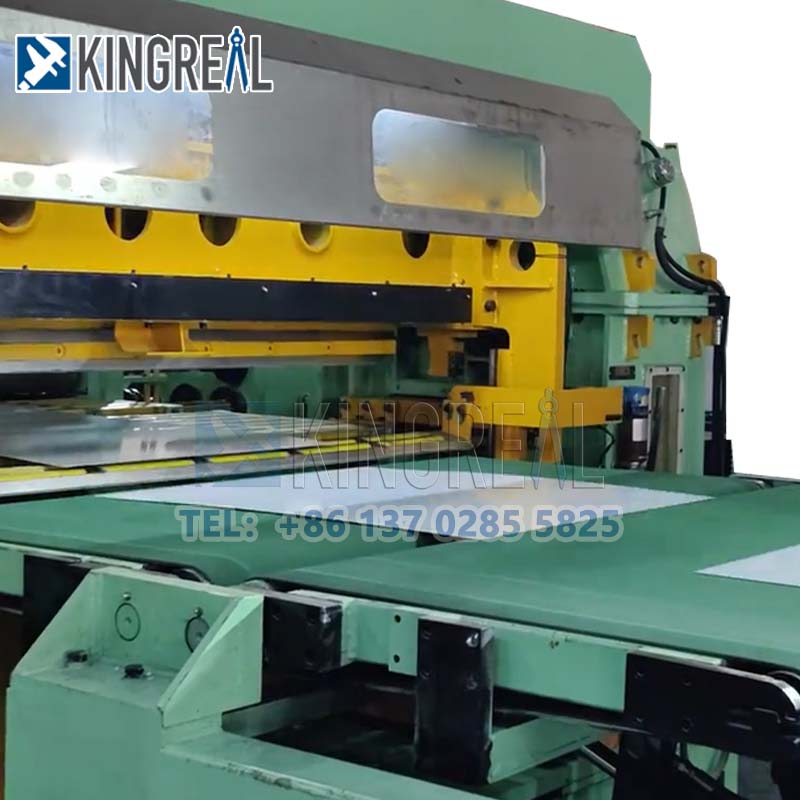

Forfecare fixă tăiată la lungime:
Folosind proprietăți mecanice extrem de fiabile și un sistem de control electric matur și stabil, aceste mașini de forfecare cu muște tăiate la lungime realizează forfecarea tablei de înaltă eficiență și de înaltă calitate. Acestea oferă o nivelare continuă, rapidă și a întregii linii și o precizie ridicată a tăierii la lungime.
4. Clasificare după metoda de forfecare
Mașina rotativă de tăiat la lungime se rotește cu viteză mare pentru a tăia, eliminând urmele cauzate de opritoarele de forfecare. Aceste mașini de forfecare rotative tăiate la lungime sunt potrivite pentru operațiunile de forfecare care necesită o calitate înaltă a suprafeței.
Mașină de tăiat la lungimea de forfecare oscilantă:
Comutați cu ușurință uneltele și combinați unghiuri precise de balansare pentru a obține o forfecare de înaltă precizie a tablei cu forme speciale. Cu un interval de balansare de 0-30°, este potrivit pentru producerea de tablă dreptunghiulară, trapezoidală și în formă de paralelogram.
Forfecare fixă tăiată la lungime:
Mașina de forfecare fixă de tăiat la lungime oprește alimentarea la o lungime prestabilită pentru a asigura precizia de tăiere. Prin urmare, în comparație cu alte tipuri de mașini tăiate la lungime din oțel, acest tip de mașină are o viteză de producție mai mică.
 |
 |
 |
La selectaremașină de tăiat oțel la lungime, se recomandă să se concentreze pe următorii parametri:
-Compatibilitate cu viteza pentru linia de tăiere a oțelului la lungime: Ciclul mașinii de tăiat la lungime a oțelului trebuie să se potrivească cu viteza de derulare din amonte pentru a asigura eficiența producției.
-Compatibilitate cu sculele pentru linia de tăiere a oțelului la lungime: Materialul lamei ar trebui să îndeplinească standardele HRC58-62, Cr12MoV sau DC53 fiind alegerea preferată.
-Sistem de control pentru mașina tăiată la lungime din oțel: Se recomandă un sistem PLC care acceptă MODBUS-TCP pentru a asigura o integrare perfectă cu sistemul MES.
-Siguranță pentru linia tăiată la lungime din oțel: bariera luminoasă cu două coloane ar trebui să respecte gradul IP67, iar timpul de răspuns la oprirea de urgență ar trebui să fie mai mic de 0,1 secunde pentru a asigura funcționarea în siguranță.
-Capacități de personalizare pentru mașina tăiată la lungime din oțel: Furnizorii de înaltă calitate ar trebui să poată oferi diametre personalizate de role (cuprinzând între Ø80-160mm) pentru a satisface diverse nevoi ale clienților.
Următoarele aspecte ar trebui subliniate în timpul managementului ciclului de viață complet aloțel tăiat la lungime:
-Inspecție săptămânală pentru mașina tăiată la lungime din oțel: Verificați regulat presiunea sistemului hidraulic (menținut la 14-16 MPa) și nivelul uleiului cutiei de viteze (vizorul trebuie să fie la marcajul 2/3).
-Întreținere trimestrială pentru linia de tăiere a oțelului la lungime: Înlocuiți grăsimea din rulmenții rolei de lucru; Se recomandă unsoare pe bază de litiu NLGI#2.
- Repere ale inspecției anuale pentru mașina tăiată la lungime din oțel: coaxialitatea rolei de nivelare trebuie corectată la mai puțin de 0,02 mm, iar codificatorul servomotor trebuie calibrat.
-Monitorizare inteligentă pentru oțel tăiat la lungimea liniei: Instalați senzori de vibrații și setați praguri de avertizare anormale (de exemplu, alarmă când accelerația depășește 0,5 g) pentru a asigura funcționarea în siguranță a echipamentului.
