A pur și simplu tăiați la lungimea linieieste o piesă esențială a echipamentului de prelucrare a bobinei, concepută pentru a tăia materiile prime pe orizontală în funcție de nevoile clienților și a le pregăti pentru procesele ulterioare de formare. Materialul prelucrat prin linia simplă de tăiere la lungime este utilizat în mod obișnuit pentru un singur proces de formare, cum ar fi ștanțarea tablei, îndoirea și formarea prin întindere. Liniile pur și simplu tăiate la lungime sunt favorizate pe scară largă datorită amprentei lor reduse și adecvării pentru prelucrarea materialelor metalice subțiri și ușoare, făcându-le deosebit de potrivite pentru producția la scară mică sau pentru cei nou în industrie.

Acest articol detaliază configurația de bază a unei linii simple de tăiere la lungime, în speranța de a oferi o referință valoroasă.

Descrierea Simply cut to Length Line

Linii de tăiere simplă la lungimesunt special concepute pentru prelucrarea materialelor metalice relativ ușoare. Vitezele lor de producție sunt lente, iar rigiditatea cadrului mașinii este relativ ușor de întreținut. În plus, datorită capacității lor reduse instalate, liniile pur și simplu tăiate la lungime ocupă o amprentă relativ mică, făcându-le ideale pentru producția în loturi mici. Cu toate acestea, pe măsură ce lățimile foilor, grosimile materialelor și greutățile bobinei cresc, viteza crescută de producție necesită o creștere semnificativă a marjelor de siguranță, punând provocări pentru proiectarea simplificată.

În plus, sistemele de stivuire de alimentare și post-tăiere ale liniilor simple de tăiere la lungime variază în funcție de nevoile specifice, rezultând diverse configurații și provocări în standardizare. Prin urmare, înțelegerea combinației diferitelor echipamente aferente este una dintre cheile pentru a stăpâni configurația unei linii tăiate la lungime.

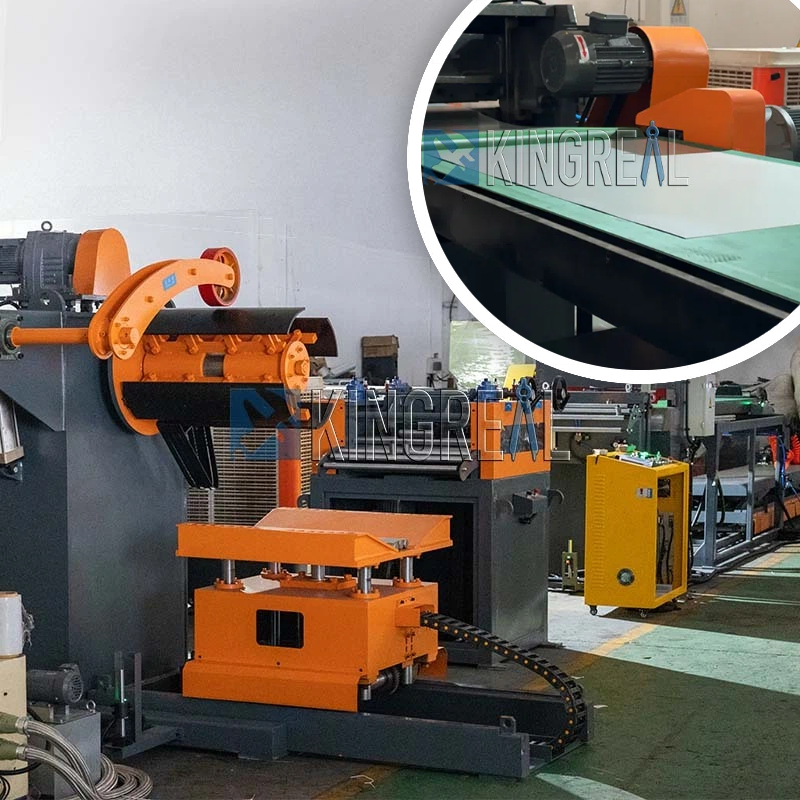

O linie simplă de tăiere la lungime constă în principal dintr-un derulator independent, un dispozitiv de îndreptat, un alimentator cu role servo CNC și o mașină de tăiat la lungime. Întregul proces de încărcare, derulare, îndreptare, alimentare și tăiere ale liniei de tăiere pur și simplu este automatizat. Pentru a vă ajuta să înțelegeți mai bine acest tip de linie simplă de tăiere la lungime, pe YouTube a fost lansată o linie simplă de tăiere la lungime, concepută și dezvoltată de inginerii KINGREAL STEEL SLITTER. Puteți vizualiza rapid conținutul.

Configurația de bază a liniei de tăiere simplă la lungime

În timpul producției inițiale de materiale, apur și simplu tăiați la lungimea linieieste conceput pentru a păstra funcțiile de bază ale liniei de producție corespunzătoare. În special pentru liniile simple de tăiere la lungime, diferite combinații pot satisface diverse nevoi de producție. Prin urmare, înțelegerea nevoilor specifice ale clientului este baza pentru dezvoltarea configurației optime a mașinii.

● Sistem de încărcare și ghidare a materialului pentru tăierea simplă la lungimea liniei

Proiectarea sistemului de încărcare și ghidare a materialului alinie de tăiere simplă la lungimedepinde si de caracteristicile materiale ale clientului. În general, sistemul de încărcare a materialului al unei linii de tăiere pur și simplu la lungime poate fi o combinație de echipamente cu unități separate sau echipamente două în unu (cum ar fi GO, ML, CL, TGL etc.). La selectarea secțiunii de manipulare a materialelor, trebuie luați în considerare factori precum lățimea materialului, diametrele interioare și exterioare, grosimea materialului, metoda de reținere a materialului și capacitatea de încărcare pentru a asigura configurația corectă a puterii și nevoia de sprijin auxiliar.

Pentru secțiunea de corecție, proiectarea trebuie să selecteze dimensiunea și aspectul corespunzătoare a roții de corecție în funcție de grosimea materialului, determinând în același timp puterea mașinii de corectare pe baza vitezei de producție. Cerințele de planeitate ale clientului vor influența, de asemenea, numărul, aspectul și metoda de antrenare a roților de corectare. În calitate de producător de linii de tăiere la lungime simplă care deservește piața internațională, inginerii KINGREAL STEEL SLITTER au luat în considerare pe deplin accentul pe piața internațională pe siguranță atunci când proiectează suportul de material central și controlerul de viteză variabilă de corecție pentru linia de tăiere simplă la lungime.

Secțiunea de alimentare a liniei de tăiere simplă la lungime este selectată în întregime pe baza cerințelor clientului privind tăierea la lungime și a eficienței materialului de tablă. În funcție de sursa de alimentare, secțiunea de alimentare poate fi configurată cu control variabil al vitezei AC, control al motorului DC sau control al servomotorului. Pentru aplicații de tăiere transversală în construcții cu materiale de calitate slabă și toleranțe mari de tăiere la lungime, pentru tăierea directă la lungime poate fi utilizat un circuit format dintr-o sursă de alimentare de corecție, un convertor de frecvență și un encoder de lungime. Pentru materiale mai groase și mai rezistente, cu cerințe de producție mai mici, o combinație între un motor de curent continuu și un encoder de lungime este, de asemenea, o opțiune bună. Pentru materialele care necesită viteză mare, capacitate mare de producție și un grad ridicat de automatizare, se recomandă un sistem de tăiere la lungime pe bază de servo.

●Secțiune de forfecare pentru tăierea simplă la lungime

Secțiunea de forfecare a unei linii simple de tăiere la lungime este în primul rând clasificată în mai multe tipuri, inclusiv forfecarea capului încorporată a liniei de tăiere simplă la lungime, foarfece mecanice (hidraulice) și foarfece de mare viteză cu ambreiaj pneumatic (sau foarfece hidraulice de mare viteză). Pentru liniile de tăiere simplă la lungime cu cerințe reduse de producție, foarfeca capului poate fi utilizată direct. Pentru liniile de tăiat la lungime de metal de gamă mică până la medie, cu lățimi mari de material și o gamă largă de grosimi, foarfecele mecanice sau foarfecele hidraulice sunt mai potrivite. Pentru aplicațiile cu cerințe mai mari de forfecare și o anumită cerință de viteză, ar trebui luate în considerare foarfecele de mare viteză cu ambreiaj pneumatic sau foarfecele hidraulice de mare viteză.

●Metoda de colectare a produselor pentru linie simplă de tăiere la lungime

Metoda de colectare a produselor pentru aPouvons-nous combiner l'ABS et l'alliage de zinc pour créer un ouvre-bouteille visuellement attrayant, sûr et pratique ?tăiat la lungimea linieidepinde de nevoile specifice ale clientului pentru acel tip de linie. Metodele de colectare pot fi clasificate în linii mari ca colectare manuală, colectare prin ridicare simplă și paletizare automată. Pentru echipamentele interne cu materiale mai subțiri, lungimi de tăiere mai scurte și volume de producție mai mici, colectarea manuală și paletizarea sunt opțiuni comune. Pentru liniile simple de tăiere la lungime, dacă lungimea de tăiere depășește 600 mm și depășește intervalul de prindere manuală, se poate lua în considerare un stivuitor pentru ridicare. Pentru producția de volum mare sau furnizorii de materiale care trebuie să prelucreze materiale cu variații mari de lățime și lungime, paletizarea automată este alegerea optimă.

Simply tăiat la linie de lungimes, datorită flexibilității, amprentei compacte și gradului ridicat de automatizare, reprezintă o alegere ideală pentru multe întreprinderi mici și mijlocii și pentru noii intrați în industrie. Prin configurarea rațională a fiecărei componente, liniile simple de tăiere la lungime pot satisface nevoile de prelucrare a diverselor materiale și pot îmbunătăți eficiența producției. Mai mult, o înțelegere profundă a nevoilor clienților va ajuta producătorii să ofere soluții mai precise, pur și simplu tăiate la lungime, asigurând o nișă pe piața competitivă.

KINGREAL STEEL SLITTER speră că acest articol vă va ajuta să înțelegeți configurația de bază a unei linii simple de tăiere la lungime. Dacă aveți întrebări suplimentare sau întrebări, vă rugăm să contactați KINGREAL STEEL SLITTER pentru discuții suplimentare.
