Într-olinie complet automată de tăiere din oțel, brațul de depozitare a bobinei turnichet de tip încrucișat joacă un rol esențial, ajutând la asigurarea mișcării și manipulării lină a bobinelor metalice pe măsură ce acestea trec prin diferite etape de procesare. Este unul dintre componentele auxiliare de bază care permit producția continuă de înaltă eficiență în mașini complet automate de tăiat oțel. La proiectarea liniilor de tăiere complet automate din oțel, KINGREAL STEEL SLITTER încorporează de obicei această componentă pentru a spori nivelul de automatizare de-a lungul întregului proces de producție și pentru a minimiza nevoia de intervenție manuală.
Brațele de depozitare a bobinei turnichete de tip încrucișat sunt componente de bază pentru depozitarea și manipularea bobinei, concepute special pentru a completamașini complet automate de tăiat oțel. Funcția lor principală este depozitarea ordonată și manipularea eficientă a bobinelor finite imediat după ce au fost prelucrate de linia completă automată de tăiere a oțelului; simultan, pot asista la depozitarea temporară și transferul bobinelor de materie primă. Acestea servesc ca un centru critic, punând o punte între diferitele etape ale procesului de tăiere - inclusiv tăierea, recul și ambalarea - pentru a asigura un flux de lucru fără întreruperi. Designul structural al brațului de stocare a bobinei turnichet de tip încrucișat este adaptat meticulos la cerințele de producție ale mașinii automate de tăiat oțel; Cuprinzând în mod obișnuit brațe sau grinzi rotative, funcția sa de bază este de a securiza și roti bobinele pentru a facilita depozitarea temporară sau etapele ulterioare de procesare - cum ar fi ambalarea și transferul - garantând astfel un flux de producție neîntrerupt.
Pentru a se alinia cu caracteristicile de producție automată ale liniei de tăiere complet automată a oțelului, designul brațului de stocare a bobinei turnichete de tip încrucișat acordă prioritate compatibilității cu alte componente ale mașinii. Acest lucru asigură că poate fi integrat cu ușurință cu echipamentele de manipulare și procesare pentru a forma un sistem de producție automatizat complet, în buclă închisă.
Pentru a îndeplini cerințele de control automat ale liniei de tăiere complet automată a oțelului, brațul de stocare a bobinei turnichet de tip cruce este antrenat de un sistem de control al motorului și susținut de un PLC. Această configurație permite poziționarea precisă și rotația flexibilă a bobinelor, sincronizându-se perfect cu ritmul de producție al liniei de tăiere complet automată a oțelului.
Înmașini complet automate de tăiat oțel, locația de instalare și designul structural al brațului de stocare a bobinei turnichet de tip cruce sunt optimizate în mod specific în jurul fluxului de lucru de producție al mașinii de tăiat oțel complet automat. Obiectivul principal este de a rezolva provocările asociate cu descărcarea, depozitarea și transferul bobinelor finite în timpul procesului de producție, sporind astfel eficiența globală a producției a liniei de tăiere complet automată a oțelului. În mod specific, componenta brațului de stocare a bobinei turnichet de tip cruce este poziționată în partea din spate a căruciorului de descărcare al mașinii de tăiat oțel complet automat. Funcționează în sinergie cu recultorul și căruciorul de descărcare, creând o interfață precisă între operația de tăiere și etapele ulterioare de manipulare a produsului finit și, în cele din urmă, asigurând că procesul de producție al liniei de tăiere complet automată a oțelului rămâne continuu și neîntrerupt. Obiectivul principal din spatele proiectării inginerilor KINGREAL STEEL SLITTER a acestei componente specifice pentru mașinile de tăiat oțel complet automate este acela de a permite transferul imediat al bobinelor de oțel finite pe un suport rotativ odată ce capetele lor au fost asigurate.
Acest lucru permite recolatorului complet automat al mașinii de tăiat oțel să înceapă înfășurarea următoarei bobine în timp real – fără a fi nevoie să aștepte ca o macara rulantă să transporte produsul finit – reducând astfel în mod fundamental timpul de nefuncționare cauzat de întârzierile cauzate de macarale și eliminând interferențele din operațiunile de ambalare din aval. În consecință, acest lucru mărește efectiv orele reale de funcționare a liniei de tăiere automată a oțelului și crește capacitatea de producție orară. În plus, implementarea raftului de braț de depozitare cu bobine de turnichet de tip încrucișat eliberează ca macaraua să fie legată de ritmul de producție al mașinii de tăiat oțel complet automat, permițând o programare și o desfășurare mai flexibile pentru alte sarcini de ridicare grele. Acest lucru optimizează și mai mult aspectul de producție al atelierului și utilizarea echipamentelor, asigurând un flux de producție mai fluid și mai eficient pentru linia de tăiere complet automată a oțelului.

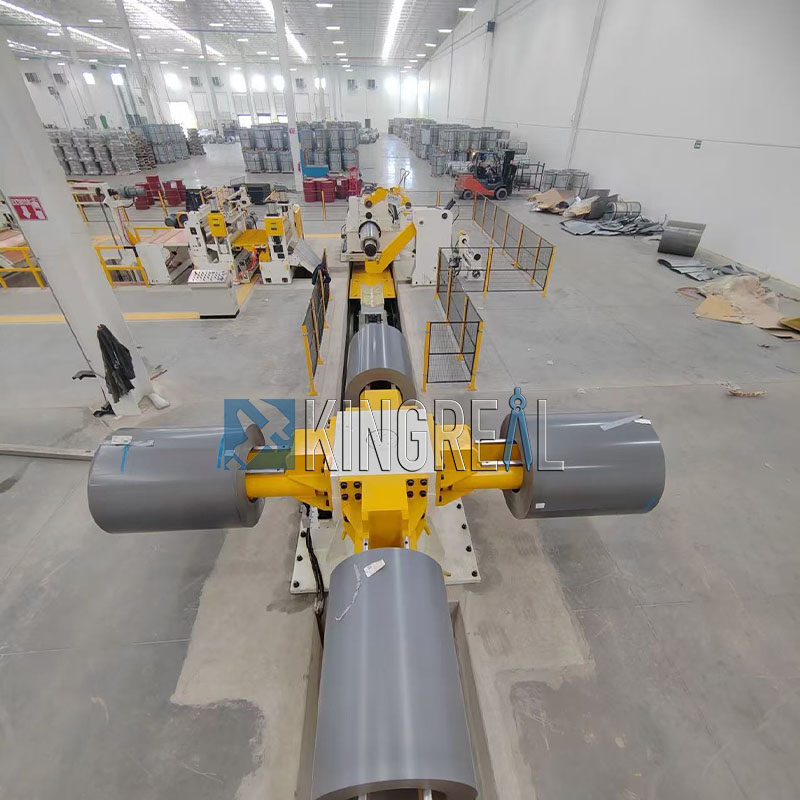

Adaptate la cerințele specifice de încărcare și mediul operațional al mașinilor de tăiat oțel complet automate, structura și caracteristicile suportului de braț de depozitare cu bobine de tip turnichet de tip cruce au fost proiectate cu meticulozitate. Utilizează o configurație „în formă de cruce” (180 de grade) cu raft rotativ cu două fețe, cu o capacitate de încărcare pe o singură parte care ajunge până la 16 tone. Acest lucru îi permite să gestioneze fără efort bobinele mari și grele de metal prelucrate de mașina complet automată de tăiat oțel, îndeplinind perfect cerințele riguroase ale aplicațiilor industriale grele, cum ar fi prelucrarea oțelului. Raftul pentru braț de stocare a bobinei turnichet de tip încrucișat este echipat cu patru brațe de depozitare, capabile să susțină simultan mai multe bobine finite procesate de linia completă automată de tăiere a oțelului. Acest lucru îmbunătățește și mai mult capacitățile de producție continuă ale liniei și previne timpul de nefuncționare cauzat de acumularea de produse finite. În ceea ce privește puterea, rotația rack-ului este condusă de un motor hidraulic prin intermediul unui sistem de transmisie cu angrenaje. Acest mecanism asigură o funcționare lină și o putere mare, garantând mișcări de rotație precise și eficiente. Raftul acceptă rotația completă de 360 de grade atât în sensul acelor de ceasornic, cât și în sens invers acelor de ceasornic, oferind flexibilitatea de a se adapta la diferite direcții de transfer și cerințe de depozitare pentru bobinele finite, facilitând astfel coordonarea perfectă cu căruciorul de descărcare și echipamentul de ambalare al mașinii de tăiat oțel complet automat.
Echiparea amașină complet automată de tăiat oțelcu un braț de stocare a bobinei turnicheți de tip încrucișat își ridică semnificativ nivelul de automatizare. Acest lucru reduce drastic nevoia de intervenție manuală, reducând astfel intensitatea muncii fizice asociată cu operațiunile manuale și minimizând pierderile de producție rezultate din eroarea umană. În fluxurile de lucru tradiționale de producție a liniilor de tăiere complet automate din oțel, odată ce procesul de tăiere este finalizat, este necesară operarea manuală a macaralei pentru a ridica bobinele finite din recul pentru ambalarea ulterioară. Acest proces nu este doar consumator de timp, dar are ca rezultat și un timp de nefuncționare prelungit pentru mașina de tăiat oțel complet automată în timp ce așteaptă, compromițând astfel grav eficiența producției. Cu toate acestea, odată cu integrarea unui dispozitiv de manipulare a bobinei cu braț încrucișat, această problemă este complet rezolvată: imediat după ce mașina de tăiat oțel complet automată își termină funcționarea, un cărucior de descărcare transportă automat materialul finit cu fante la manipulatorul cu braț transversal. Brațul transversal preia apoi recepția și depozitarea temporară a bobinelor finite, permițând căruciorului de descărcare să revină imediat la linia completă automată de tăiere a oțelului pentru a ajuta la următorul ciclu de producție - realizând astfel o integrare perfectă a etapelor de tăiere, descărcare și depozitare.
Sistem de antrenare montat în partea de sus: Poarta rotativă utilizează un sistem de antrenare montat în partea superioară - care cuprinde angrenaje de sprijin și un motor - care facilitează întreținerea mai ușoară. Acest design asigură atât stabilitate operațională, cât și fiabilitate.
Semnal și poziționare mecanică: Poarta rotativă folosește un sistem hibrid de poziționare care combină detectarea pe bază de semnal cu opriri mecanice, asigurând o mișcare precisă și o plasare precisă a bobinelor. Acest mecanism avansat de poziționare garantează o funcționare sigură și extrem de eficientă.
Structură stabilă și fiabilă: poarta rotativă are o structură de cadru robustă proiectată pentru o funcționare stabilă. Capabil să suporte cu ușurință sarcini grele, oferă o soluție sigură și fiabilă pentru manipularea bobinelor mari și grele.
Doriți să aflați mai multe despre funcțiile altor componente din alinie complet automată de tăiere din oțel? Nu ezitați să contactați KINGREAL STEEL SLITTER direct!
