Linia de tăiere în buclă la lungime rezolvă în mod fundamental problema nepotrivirii între vitezele de alimentare și de forfecare. KINGREAL STEEL SLITTER este un producător și furnizor cu experiență de linii tăiate la lungime. Bine ați venit să vizitați fabrica noastră din China pentru a vedea mașinile, fie online, fie personal!

Videoclip despre Linia tăiată la lungime în buclă

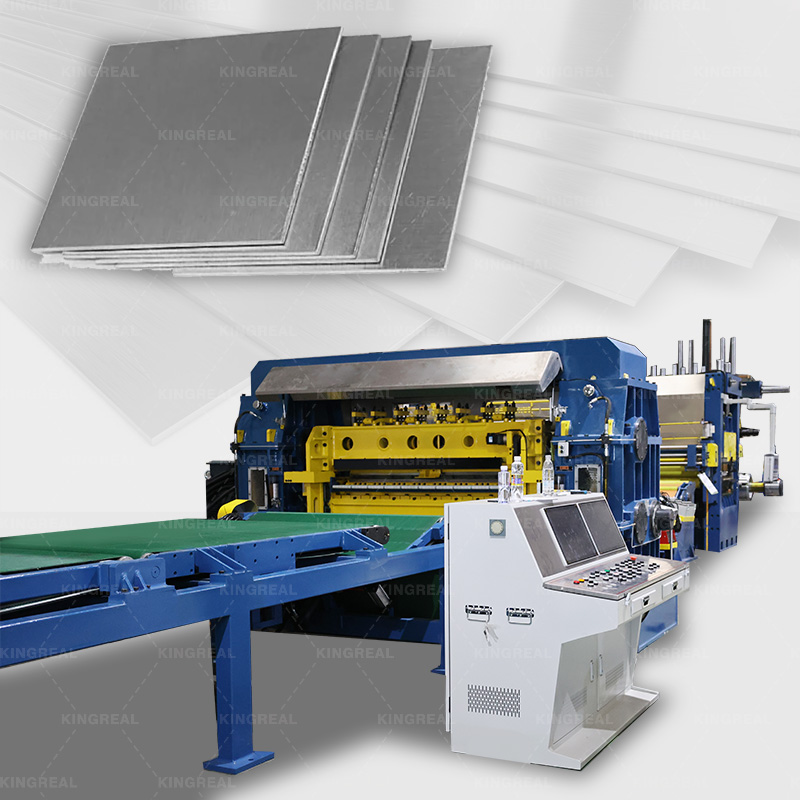

Introducere în bucla linie tăiată la lungime

Linia de tăiere la lungime în buclă este proiectată pentru procesarea automată a bobinelor metalice de format mare, integrând procese de bază, cum ar fi derulare, nivelare și forfecare, pentru a obține o producție unică de la bobine de materie primă la foi de metal personalizate. Linia de forfecare cu o punte buclă rezolvă în mod fundamental problema diferenței de viteză dintre alimentare și forfecare. Prin tamponarea precisă a vitezei și controlul sincronizării, operațiunea de fixare a lungimii mașinii de tăiere la lungime a buclei este mai stabilă, iar procesul de forfecare este mai lină, eliminând complet punctele dureroase ale liniilor tradiționale de tăiere la lungime cauzate de nepotrivirea vitezei, cum ar fi întreruperile producției și precizia insuficientă. Prin urmare, mașina de tăiat la lungime în buclă îmbunătățește semnificativ eficiența generală a producției a liniei de tăiere la lungime în buclă și reduce în mod eficient pierderile de nefuncționare în timpul producției.

Parametrii liniei de tăiere în buclă la lungime

Materii Prime: Tablă zincată; Tabla laminata la rece; oțel carbon

Grosimea foii: 0,3-4,0 mm

Lățimea foii: 500-2000 mm

Viteza: 0~60m/min

Considerații de proiectare pentru linia de tăiere în buclă la lungime

Mașina de tăiere în buclă la lungime realizează sincronizarea vitezei și tamponarea între etapele de alimentare și forfecare printr-un design structural științific, oferind o garanție solidă pentru funcționarea eficientă a liniei de tăiere la lungime în buclă, concentrându-se întotdeauna pe asigurarea preciziei de forfecare și realizarea unei producții continue. În ceea ce privește designul mesei, mașina de tăiat la lungime în buclă adoptă o metodă de ridicare verticală, combinată cu o structură de roată din cauciuc cu suprafață de tranziție, care nu numai că realizează transportul și tamponarea netedă a materialului, ci și evită în mod eficient frecarea directă între suprafața benzii și suprafața mesei, eliminând probleme precum zgârieturile și abraziunile de pe suprafața tablei de la sursă, asigurând o suprafață netedă a foii de la sursă, asigurând o suprafață netedă și o suprafață netedă. prelucrare.

Pentru a realiza o sincronizare precisă între alimentare și forfecare, linia buclă de tăiere la lungime este echipată cu trei perechi de senzori fotoelectrici de înaltă precizie pentru a monitoriza poziția benzii de oțel în groapa buclei în timp real. Prin reglarea automată a înălțimii de ridicare a podului de buclă, se menține suficient material în groapă. Când viteza de forfecare a mașinii de tăiat la lungime în buclă crește, puntea bucle poate elibera rapid materialul depozitat, împiedicând oprirea liniei tăiate la lungime în buclă din cauza aprovizionării insuficiente cu material. Când viteza de alimentare este prea mare, puntea de buclă poate stoca prompt excesul de material pentru a preveni acumularea și abaterea materialului, asigurându-se că fiecare proces al mașinii de tăiat la lungime poate fi conectat fără probleme. Pe scurt, proiectarea liniei de tăiere la lungime în buclă rezolvă conflictele de viteză între diferitele etape ale liniei de tăiere la lungime în buclă prin tamponarea precisă a vitezei și controlul poziției, făcând setarea lungimii liniei tăiate la lungime în buclă mai precisă și forfecarea mai stabilă, îmbunătățind fundamental eficiența operațională generală și calitatea produsului de tăiere a mașinii de curățare.

●Punctul cheie al designului liniei tăiate la lungime în buclă 1) Adâncimea looperului Cu cât adâncimea buclei este mai mare, cu atât mai mult material poate fi depozitat în groapă și cu atât viteza de forfecare a mașinii de tăiere la lungime a buclei care poate fi adaptată este mai mare. În producția reală, linia de tăiere în buclă la lungime poate ajusta în mod flexibil adâncimea buclei pentru benzi metalice cu specificații diferite. Acest lucru asigură o alimentare continuă cu material în timpul forfecării de mare viteză, prevenind timpul de nefuncționare din cauza depozitării insuficiente. De asemenea, se potrivește nevoilor de tamponare a materialelor în timpul tăierii la viteză redusă, permițând producția flexibilă și adaptându-se la diferite dimensiuni și specificații ale loturilor. 2) Design anti-zgârieturi Puntea buclă este căptușită cu o căptușeală rezistentă la uzură din polimeri ridicati. Această căptușeală este moale, dar rezistentă la uzură, reducând efectiv frecarea dintre bandă și suprafața mesei. Simultan, secțiunea de tranziție folosește un design cu rolă de ghidare acoperită cu cauciuc. Suprafața rolei de ghidare este acoperită cu material poliuretan de înaltă calitate, asigurând transportul neted al materialului și împiedicând contactul dur între rola de ghidare și suprafața benzii. Acest lucru elimină în mod fundamental zgârieturile de suprafață, asigurându-se că fiecare foaie procesată de mașina de tăiat în buclă la lungime menține o calitate excelentă a suprafeței. 3) Detectarea poziției Linia buclă tăiată la lungime este echipată cu senzori de înaltă precizie (care funcționează împreună cu trei perechi de senzori fotoelectrici) pentru a monitoriza modificările înălțimii looperului în timp real. Datele de detectare sunt transmise sincron către sistemul central de control al mașinii de tăiat la lungime în buclă, realizând potrivirea automată a vitezei între echipamentul din amonte și din aval, formând un control în buclă închisă. Când viteza de forfecare a liniei de tăiere în buclă la lungime se schimbă, senzorii pot detecta rapid fluctuațiile în înălțimea buclei, iar sistemul ajustează automat viteza de alimentare pentru a se asigura că vitezele de alimentare și de forfecare rămân sincronizate, evitând probleme precum acumularea de material, întinderea sau alimentarea insuficientă, făcând mașina de tăiere la lungime a buclei să funcționeze mai lin și mai eficient.

Avantajele mașinii de tăiat la lungime în buclă

1) Funcționare de mare viteză

Linia de tăiere în buclă la lungime poate realiza o funcționare stabilă de mare viteză la 60 m/min. În combinație cu funcția de ajustare a tamponului a podului buclei, mașina de tăiat bucle la lungime nu necesită opriri frecvente pentru a regla viteza, realizând forfecare continuă de mare viteză. În același timp, linia buclă tăiată la lungime reduce operarea manuală pe tot parcursul procesului. Operatorii trebuie doar să preseteze parametri relevanți, cum ar fi lungimea de forfecare, grosimea și viteza pe panoul de control. În timpul funcționării mașinii de tăiat la lungime, principala lor responsabilitate este să monitorizeze starea de funcționare a echipamentului și să gestioneze cu promptitudine situațiile de urgență.

2) Precizie mare la forfecare

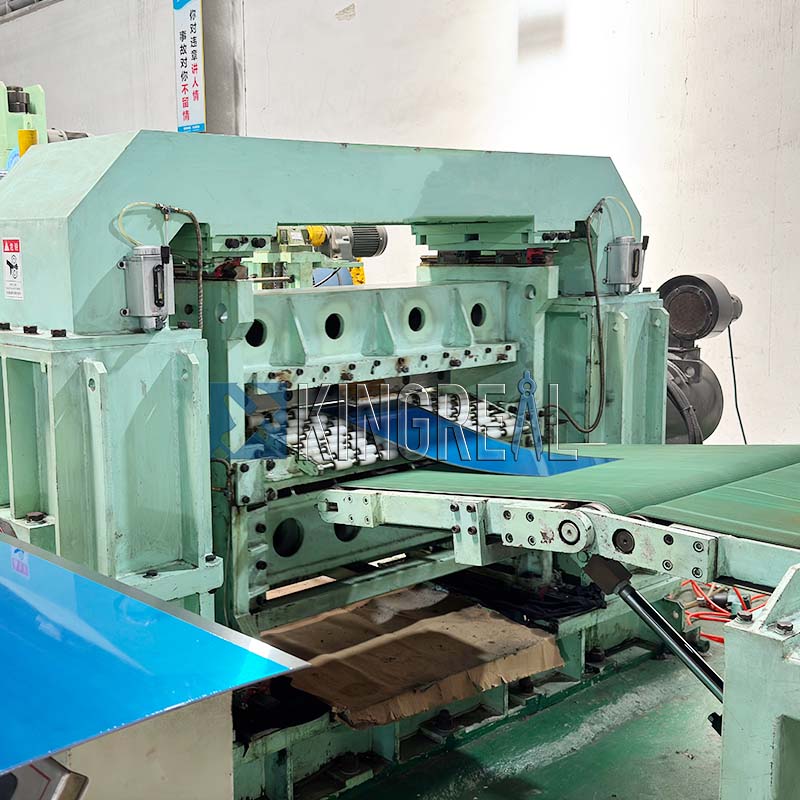

Linia de tăiere în buclă la lungime este echipată cu o mașină de dimensionare Servo NC, care poate măsura cu precizie lungimea tablei de tăiat. Combinat cu un servomotor, realizează o tăiere rapidă și precisă. Pentru foile metalice de diferite grosimi, operatorii pot regla rapid decalajul lamei de forfecare printr-o interfață om-mașină, făcând operarea convenabilă și eficientă. Mașina de tăiat în buclă la lungime are, de asemenea, patru lame interschimbabile, permițând utilizarea alternativă a lamei, prelungind semnificativ durata de viață a foarfecelor și reducând costurile de înlocuire a sculelor, maximizând beneficiile economice. În plus, linia de tăiere în buclă la lungime folosește o metodă de tăiere de jos în sus, asigurând bavurile generate în timpul tăierii cu fața în sus, prevenind efectiv bavurile să zgârie banda transportoare și protejând transportorul mașinii tăiate la lungimea în buclă. În special, decalajul de forfecare superior și inferior este ajustat printr-un servomotor AC de 0,75 KW și are o funcție de memorie a golului, permițând stocarea parametrilor de gol pentru diferite foi de metal în sistem pentru prelucrarea ulterioară a tablelor similare fără ajustări repetate.

3) Funcționare complet automată

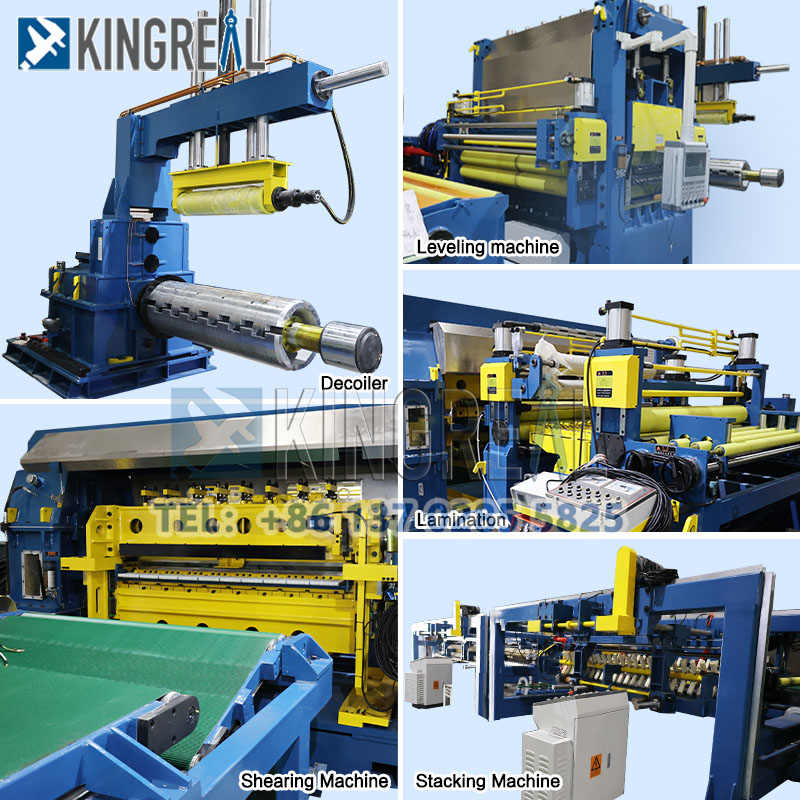

Linia buclă de tăiere la lungime integrează mecanisme de derulare, nivelare, reglare a lungimii NC, forfecare hidraulică de mare viteză și mecanisme de colectare a materialului. Acesta este completat de dispozitive de transport, tamponare, ghidare, transport și descărcare a materialelor, formând o linie de producție automată completă. Nu este necesară nicio intervenție manuală în legătura dintre procese, realizând cu adevărat o funcționare complet automatizată. Mașina de tăiat în buclă la lungime folosește control centralizat PLC și este echipată cu sisteme de control electric de marcă binecunoscută, cum ar fi Yaskawa, asigurând o funcționare stabilă și fiabilă. Poate finaliza automat întregul proces, de la derularea și nivelarea materiei prime până la reglarea lungimii, forfecarea și colectarea materialelor în funcție de nevoile de producție.

Mai multe linii personalizate de tăiere la lungime

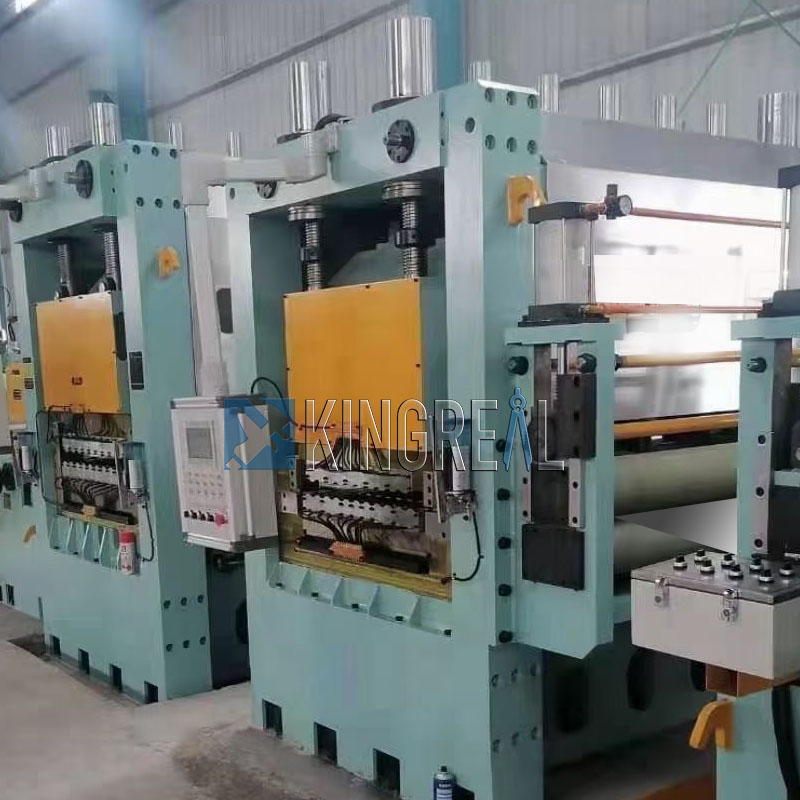

Linie de tăiat la lungime echipată cu mașină de nivelare dublă	Linie tăiată la lungime echipată cu stivuitor dublu	Linie de tăiere la lungime echipată cu dispozitiv de laminare

KINGREAL STEEL SLITTER oferă clienților din India, Indonezia, Rusia, Brazilia și alte țări soluții cuprinzătoare pentru producția de linii de tăiere la lungime. Pentru o ofertă, vă rugăm să contactați KINGREAL STEEL SLITTER!
