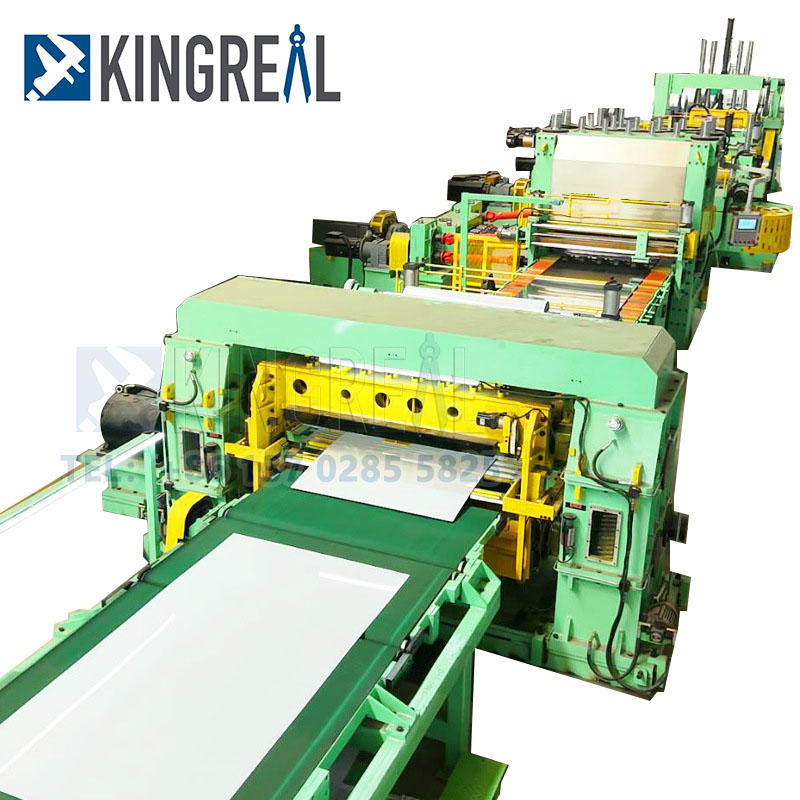

Oțel inoxidabil tăiat la mașina de lungimeeste un echipament indispensabil și important în industria de fabricație modernă.
Realizează tăierea eficientă și precisă a bobinelor din oțel inoxidabil prin munca coordonată a componentelor de precizie multiple.
În acest articol, Kingreal Steel Slitter va discuta despre componentele de bază ale tăierii din oțel inoxidabil pentru a -ți linia lungimea, va analiza procesul său de lucru și vă va ajuta să înțelegeți mai bine funcția și importanța unei mașini de tăiere a oțelului inoxidabil.

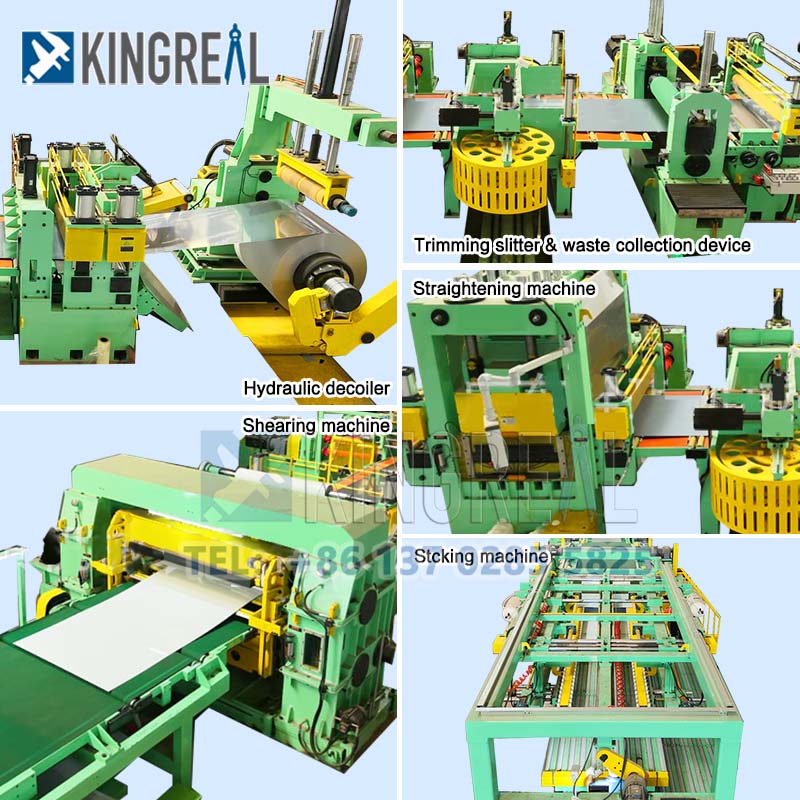

În procesul de lucru aloțel inoxidabil tăiat la mașina de lungime, Sistemul de manipulare a materiilor prime este primul pas crucial. Este compus în principal din decoiler, mașini de nivelare și dispozitiv de centrare.
1,1 decoiler pentru oțel inoxidabil tăiat până la linia de lungime
Decoiler este de obicei împărțit în tipul de cantilever și structura capului dublu conic. Primul este potrivit pentru bobine mai mici, în timp ce cel de -al doilea este mai potrivit pentru bobine mai mari și mai grele. Reglabilitatea vitezei de dezlegare permite tăierea oțelului inoxidabil la mașina de lungime pentru a se adapta la diferite nevoi de producție.
În același timp, sistemul de tensiune hidraulică și dispozitivul de ghidare asigură stabilitatea materialului în timpul procesului de dezlegare pentru a evita abaterea materială cauzată de tensiunea inegală.
1.2 Dispozitiv de nivelare și centrare
Mașina de nivelare este o parte indispensabilă a mașinii tăiate din oțel inoxidabil. Structura sa multi-role (de obicei 5-11 role) poate elimina eficient deformarea undelor și îndoirea materialului, asigurându-se că precizia de nivelare atinge ≤0,5 mm/m.
Dispozitivul de centrare folosește senzori fotoelectrici și cilindri de corecție hidraulică pentru a regla poziția laterală a benzii în timp real, asigurând astfel poziționarea precisă a proceselor ulterioare.
Funcția de bază aoțel inoxidabil tăiat la linia de lungimeProcesarea forfecării, astfel încât sistemul de alimentare și dimensionare și grupul de mașini de tăiere încrucișată sunt părțile cheie ale acestuia.
2.1 Sistem de alimentare și dimensionare pentru oțel inoxidabil tăiat până la linia de lungime
Grupul cu role de alimentare este format dintr-un role activ și un rulou condus, iar suprafața este acoperită cu cauciuc rezistent la uzură pentru a se asigura că materialul nu alunecă în timpul procesului de alimentare.
Condusă de un servo, precizia de alimentare poate ajunge la ± 0,1 mm și se poate obține alimentarea cu lungime fixă de 500-6000mm. Defecțiunea cu lungime fixă adoptă un șurub cu bilă și o structură de ghidare liniară, iar poziția este reglată electric și se formează un control cu buclă închisă cu un codificator pentru a asigura exactitatea lungimii de alimentare.

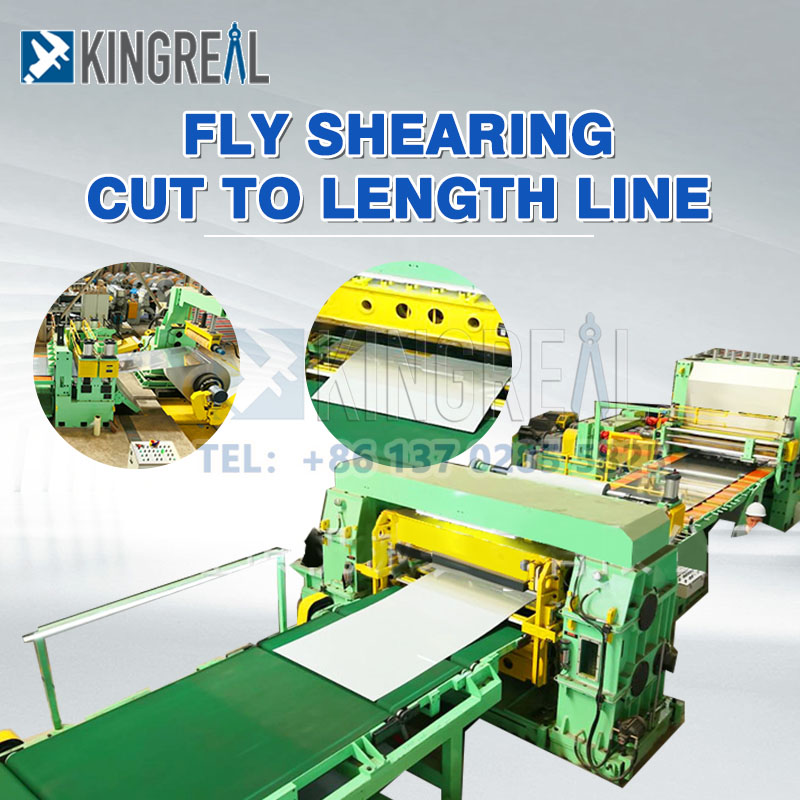

2.2 Unitate de tăiere încrucișată pentru oțel inoxidabil tăiat la mașina de lungime

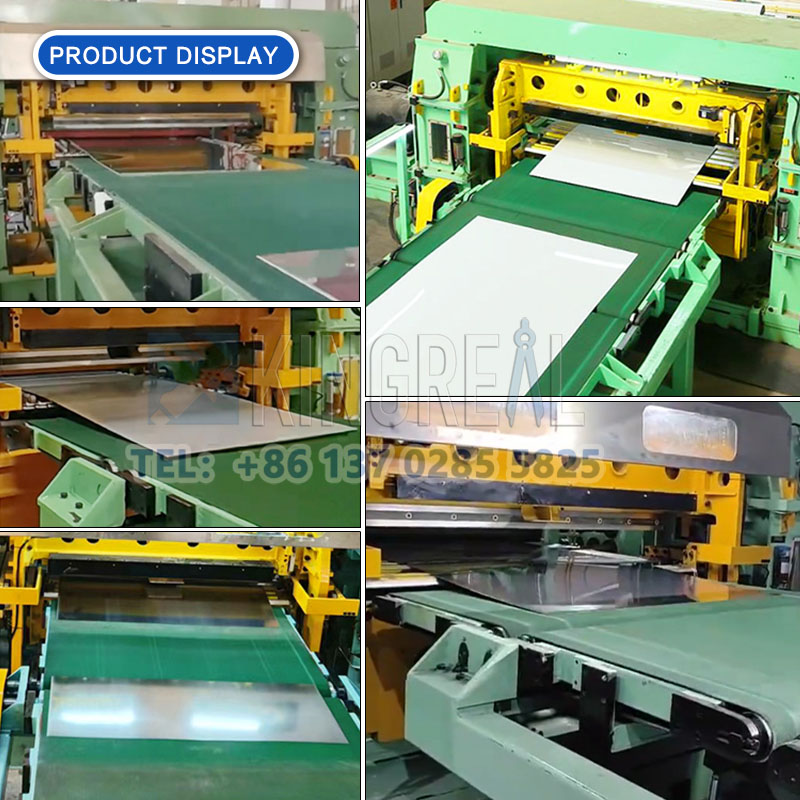

Unitatea de tăiere încrucișată este miezul procesului de forfecare al oțelului inoxidabil tăiat la linia de lungime.
Este format dintr -un arbore al lamei superioare, un arbore al lamei inferioare și un dispozitiv de presare hidraulică. Materialul lamei este de obicei CR12MOV, cu o duritate de HRC58-62.
Viteza de forfecare poate atinge 10-60 de ori/minut și poate prelucra plăci cu o grosime de 0,1-6mm. Mecanismul de ajustare a decalajului permite reglarea manuală sau electrică a golului lamei pentru a asigura standarde ridicate de calitate a forfecării.
 |
 |
În lucrareaoțel inoxidabil tăiat la mașina de lungime, Manipularea deșeurilor este la fel de importantă ca stivuirea produsului finit.
3.1 Firurea și colectarea deșeurilor
Shear-ul de sârmă de margine este un dispozitiv instalat pe ambele părți ale unității de forfecare, care poate forfeca deșeurile de margine în segmente mici de 50-100mm și să-l trimită la cutia de colectare a cipurilor prin centura transportorului de deșeuri.
În plus, concasorul (opțional) efectuează zdrobirea secundară pe deșeurile de plăci groase, iar dimensiunea particulelor este controlată la ≤100mm pentru reciclarea ulterioară.

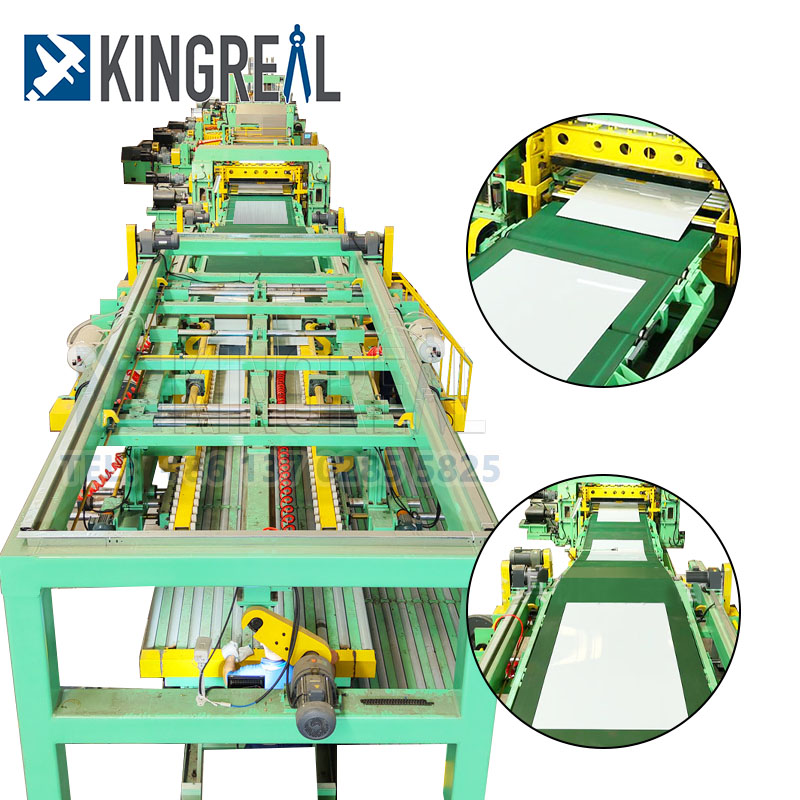

3.2 Dispozitiv de stivuire pentru oțel inoxidabil tăiat până la linia de lungime
Dispozitivul de stivuire asigură gestionarea eficientă a produselor finite. Viteza benzii transportoare este reglată la 0,5-2m, iar stratul de cauciuc anti-alunecare de pe suprafață împiedică alunecarea produsului finit.
Mecanismul de stivuire constă dintr -o platformă de ridicare, o placă de împingere și o defecțiune de poziționare, care poate stivui automat mai multe straturi de produse finite (înălțime ≤1,5 m) și este echipat cu un senzor de cântărire pentru a monitoriza greutatea produselor finite pentru a asigura stivuirea standardizată a produselor finite.
Sistemul hidraulic și sistemul de control electric sunt sursele de energie pentru a asigura funcționarea eficientă și stabilă aoțel inoxidabil tăiat la mașina de lungime.
4.1 Sistem hidraulic pentru oțel inoxidabil tăiat până la linia de lungime
Unitatea de alimentare a sistemului hidraulic constă dintr -o pompă hidraulică, un rezervor de ulei și un răcitor, care asigură energie pentru tensiunea de dezlegare, dispozitivul de presare etc.
Alegerea pompei hidraulice (cum ar fi o pompă de viteză sau o pompă Guisai) afectează debitul sistemului hidraulic (20-100L/min), în timp ce capacitatea rezervorului de petrol (500-2000L) afectează stabilitatea sistemului.
Cooperarea actuatoarelor, cum ar fi cilindrii hidraulici și valvele proporționale realizează un control precis al acțiunii.
4.2 Sistem de control electric pentru oțel inoxidabil tăiat până la linia de lungime
Sistemul de control electric adoptă de obicei Siemens sau Mitsubishi Brand PLC, unitatea servo integrată, convertorul de frecvență și interfața om-mașină (HMD), care poate seta parametrii procesului și monitoriza starea de funcționare a tăierii din oțel inoxidabil la mașina de lungime în timp real.
Rețeaua de senzori include codificatoare, senzori de tensiune și întrerupătoare fotoelectrice etc., formând un control cu buclă închisă pentru a asigura funcționarea automată a oțelului inoxidabil tăiat la linia de lungime.
Pe lângă componentele de bază,oțel inoxidabil tăiat la mașina de lungimeEste, de asemenea, echipat cu o varietate de dispozitive auxiliare pentru a îmbunătăți eficiența și siguranța producției.
5.1 Sistem de îndepărtare a prafului pentru oțel inoxidabil tăiat până la linia de lungime
Sistemul de îndepărtare a prafului elimină resturile de pe suprafața foii printr -un aspirator sau o suflantă pentru a evita contaminarea produsului finit, îmbunătățind astfel calitatea și aspectul produsului.
5.2 Dispozitiv de protecție împotriva siguranței pentru oțel inoxidabil tăiat până la linia de lungime
Dispozitivele de protecție împotriva siguranței sunt măsuri importante pentru a asigura siguranța operatorilor, inclusiv butoanele de oprire de urgență, perdele de lumină de siguranță, huse de protecție, etc. Aceste dispozitive pot răspunde la situații de urgență în timp util și pot evita accidentele de siguranță.
5.3 Sistem de ungere pentru oțel inoxidabil tăiat la mașină
Sistemul de ungere folosește un dispozitiv automat de alimentare cu ulei pentru a unge în mod regulat șinele de ghidare, șuruburile de plumb și alte componente pentru a reduce uzura și a crește durata de viață a oțelului inoxidabil tăiat până la linia de lungime.
 |
 |
Proiectarea de precizie și funcționarea eficientă a componentelor de bază aleoțel inoxidabil tăiat la linia de lungimesunt baza pentru obținerea tăierii exacte a bobinelor din oțel inoxidabil.
Printr -o analiză cuprinzătoare a procesării materiilor prime, a procesării forfecării, a prelucrării deșeurilor, a controlului hidraulic și electric și a dispozitivelor auxiliare, putem vedea că oțelul inoxidabil tăiat la mașina de lungime nu numai că joacă un rol important în industria producției, dar aduce contribuții pozitive la îmbunătățirea eficienței producției, asigurarea siguranței și reducerea costurilor.
În cadrul dezvoltării viitoare, tehnologia liniei de oțel inoxidabil la lungime va continua să se îmbunătățească, iar tendința informațiilor și automatizării va promova și mai mult extinderea zonelor sale de aplicare.
Sper că acest articol vă poate ajuta să aveți o înțelegere mai profundă a componentelor de bază ale mașinii tăiate din oțel inoxidabil și importanța acesteia în fabricarea modernă.
