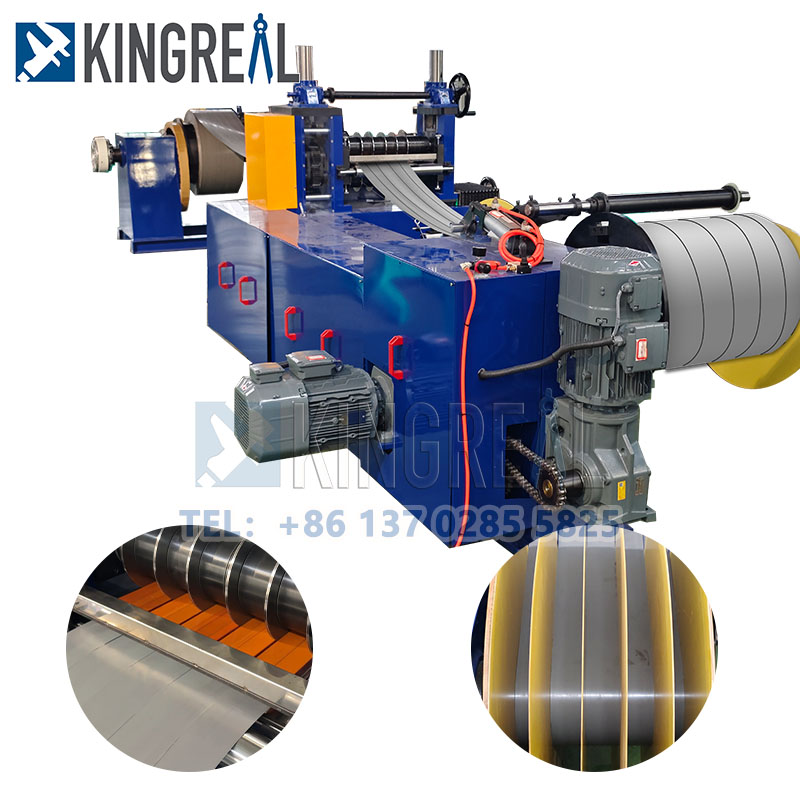

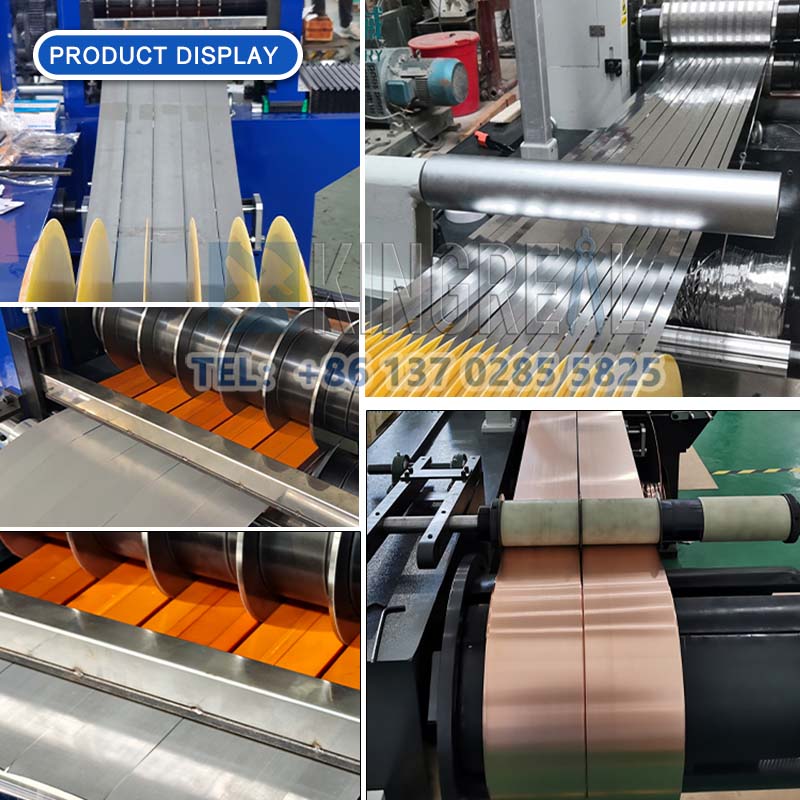

Kingreal Steel Slitter oferă unMașină simplă de tăiere a bobinelorpentru clienții cu un buget mai mic. Această linie simplă de tăiere a bobinelor este folosită în primul rând pentru a tăia bobinele largi în benzi înguste, adaptate nevoilor clientului și apoi a le derula la linia de producție.
Această mașină simplă de tăiere a bobinelor este proiectată pentru a răspunde nevoilor clienților cu cerințe de precizie mai mică și lățime a bobinei. Kingreal Steel Slitter oferă, de asemenea, o versiune simplificată a liniei simple de tăiere a bobinei. Această mașină simplă de tăiere a bobinelor minimizează cerințele echipamentelor, în timp ce satisface nevoile unei linii simple de tăiere a bobinei.
Atât mașina simplă de tăiere a bobinelor, cât și mașina standard de tăiere a metalelor pot prelucra o varietate de materiale metalice, incluzând oțel de carbon cu decolteu la rece și cu role la cald, oțel siliciu, tablă, oțel inoxidabil și materiale acoperite, etc.

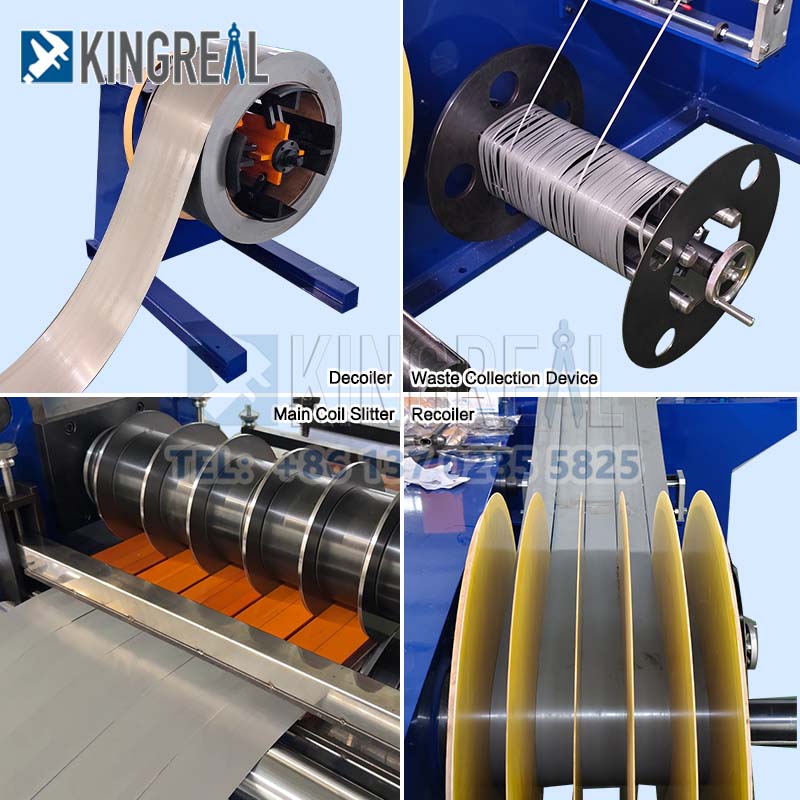

Încărcare bobină → Decoiling → ciupire → forfecare → buclă → ghidare → tăiere → resturi de rebobinare → buclă → tensiune → Recuperare → Descărcarea bobinelor
Model
Grosimea materialului (mm)
Lățimea materialului (mm)
Numărul de benzi
Viteză
Greutatea bobinei
Remarcă
Modelul 1
0,1-1
80-350
8-30
50-100
3
Parametrii tehnici și configurația echipamentului pot fi determinate în funcție de nevoile clienților
Modelul 2
0,2-2
80-350
6-30
50-150
3
Modelul 3
0,2-2
80-450
6-30
50-150
5
Modelul 4
0,2-2
80-650
6-30
50-150
7
Modelul 5
0,2-2
80-800
6-30
50-150
7
Modelul 6
0,1-1
500-1300
12-30
50-200
7/15
Modelul 7
0,3-2
500-1600
12-30
50-200
7/15
Modelul 8
0,3-3
500-1600
8-30
50-180
15
Modelul 9
0,3-3
900-1800
8-30
50-180
20
Modelul 10
1-4
900-1600
6-30
50-120
20
Modelul 11
1-6
900-1600
6-30
30-80
30
Modelul 12
2-12
900-1600
5-30
20-50
30
o. Cărucior de încărcare a bobinei hidraulice pentru o mașină simplă de tăiere a bobinei
1. Componente principale: structură de oțel sudat, roți în mișcare, patru coloane de ghidare, arbore de antrenare etc.
2. Sarcina maximă: 10 tone, 1,1 kW motor cicloidal pinwheel, viteză de deplasare 6 m/min.
3.. Cilindrul hidraulic: FA-φ125 mm (un set).
b. Decoiler hidraulic pentru o linie simplă de tăiere a bobinei
1) Componente principale: structură de oțel sudat, patru lame arcuite, bază glisantă în formă de pană, mandrel, plăci laterale, rulmenți, scaun rulment, frână cu disc pneumatic etc.
2) Interval de expansiune și retragere: φ460 mm până la φ520 mm × 850 mm.
3) Încărcare maximă: 10 tone.
4) acționarea hidraulică: expansiunea și retragerea sunt efectuate prin cilindri hidraulici push-pull; Cilindri hidraulici: FA-φ200 mm (1 set)
5) Puterea motorului: 4,0 kw motor cicloidal cu pinwheel + invertor, alimentare cu lanț
6) Apăsați role: 1,1 kw motor cicloidal pinwheel
C. Braț de sprijin hidraulic pentru o mașină simplă de tăiere a bobinei
SCOP: Suportă brațul decoilerului principal și crește inerția de rotație a tamburului.
Structura cu un singur braț, se ridică și se ridică cilindrul hidraulic.
În timpul desfășurării, brațul de sprijin se ridică pentru a sprijini brațul decoiler; În timpul încărcării, brațul de sprijin coboară.
D. Peeler, rolă de presă, forfecare hidraulică pentru o linie simplă de tăiere a bobinei
Structura principală: placă de oțel sudată
Apăsați role: φ250 × 1050mm, tub fără sudură, acoperire de cauciuc poliuretan, motor convențional de 18,5 kw cu acționare de frecvență variabilă
Forfecare hidraulică: cadru cu placă de oțel sudat, bază de lamă de oțel turnat
Cutter: lamă pe patru fețe, Material: CR12MOV, duritate: 60 ± 1
Unitate hidraulică: cilindru hidraulic: FA-φ100mm, 2 seturi
e. Groapă și pod pentru buclă pentru o mașină simplă de tăiere a bobinei
Structura principală: placă de oțel sudată
Unitate hidraulică: CA-φ80mm, 1 set de cilindri hidraulici controlează creșterea și coborârea podului
f. Ghiduri laterale manuale pentru o linie simplă de tăiere a bobinei
1. Componente principale: placă de oțel, ansamblu de role de presă, roată de cauciuc din poliuretan, roată de mână cu șurub, reglare electrică etc.
2. Role de ghidare laterală: Material: CR12MOV, temperatură ridicată și temperată, HRC 580-620, 2 role pe fiecare parte

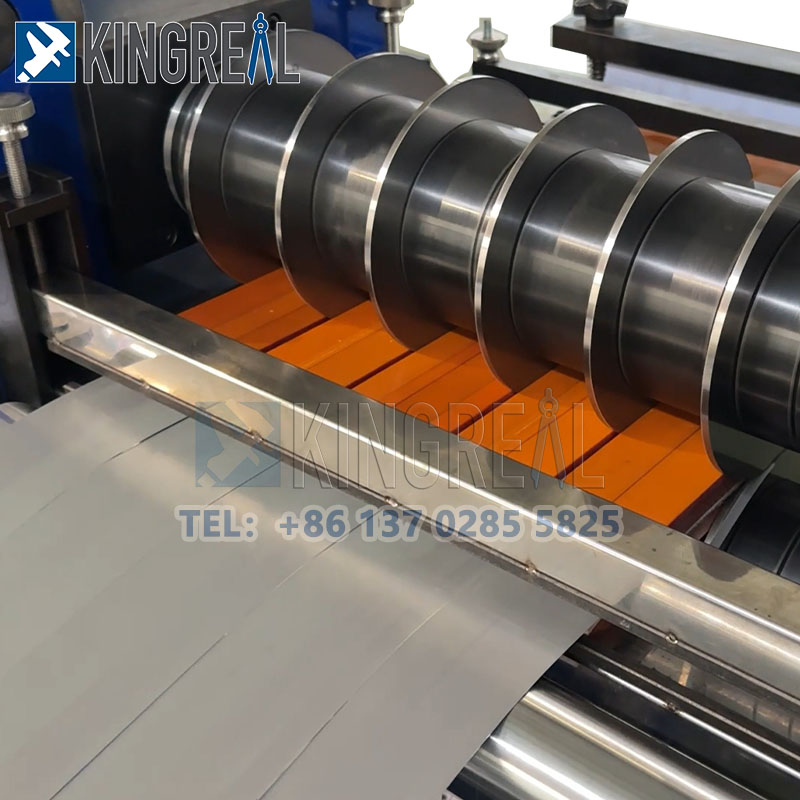

g. Mașină de tăiere pentru o linie simplă de tăiere a bobinei
1. Componente principale: structura plăcii de oțel, bază turnată, cutie de viteze sincronă, mecanism de ridicare, cuplare a ambreiajului, articulație universală etc.
2. Arborele tăietorului: 40CR, φ140 x 1050mm, T-slot 28mm, stingerea și temperarea cu frecvență medie, solul, tratat cu crom dur, adâncimea slotului 16mm.
3. Cutter Diametru exterior: φ280mm (cumpărător furnizat)
4. Metoda de fixare: blocarea tăietorului cu piulițe
5. Un set de suporturi de reglare pentru fixarea benzilor de lemn
6. Panourile laterale se mișcă electrică, ridicarea arborelui tăietor și mai jos sincron electric
7. Motor de tăiere: motor de 45kW AC + invertor
h. Separați rețele de reziduuri pentru o mașină simplă de tăiere a bobinei
Componente principale: structură de plăci de oțel sudat, role de ghidare
Vânzătoare de resturi cu două fețe, mecanism telescopic, descărcare automată, motor de curent alternativ + unitate de invertor
i. Groapă și punte de buclă pentru o linie simplă de tăiere a bobinei
Cadru principal: structură de placă de oțel sudată
Conducerea hidraulică: cilindrul hidraulic controlează ridicarea podului și mai jos: Ca-φ80mm (1 set)
J. Stație de tensiune a plăcilor pentru o mașină simplă de tăiere a bobinei
Structura principală: placă de oțel, role de separare, cauciuc pu
Patu de tensiune: acoperit cu lână
Roller: φ500mm, acoperită cu cauciuc PU
Acționare hidraulică: controlează creșterea și coborârea plăcii; Cilindru hidraulic: FA-φ100mm (2 seturi)
K Coiler hidraulic, ejector hidraulic pentru linia simplă de tăiere a bobinei
Componente principale: structură de oțel sudat, patru plăci de oțel, bază glisantă în formă de pană, mandrel, plăci laterale, rulmenți, blocuri de rulment, cilindru hidraulic push-pull, reductor cutia de viteze, ejector hidraulic, frână pneumatică etc.
Intervalul diametrului de desfășurare: φ480mm până la φ508mm × 850mm
Cilindrul hidraulic push-pull: FA-φ150mm
Capacitate maximă de încărcare: 10 tone
75kW motor al curent alternativ + invertor
Ø80mm Apăsare de apăsare, ridicat hidraulic
l. Braț de sprijin hidraulic pentru o mașină simplă de tăiere a bobinei
Scop: susține brațul principal al coilerului și crește inerția de rotație a coilerului.
Structura cu un singur braț, ridicată hidraulic
În timpul înfășurării, brațul de sprijin se ridică în sus pentru a sprijini brațul coilerului; În timpul descărcării, brațul de sprijin se ridică în jos.
m. Coș de descărcare hidraulică pentru o linie simplă de tăiere a bobinei
1) Componente principale: structură de oțel sudată, roți de călătorie, patru coloane de ghidare, arbore de antrenare etc.
2) Capacitate maximă de încărcare: 10 tone, 1,1kw motor cicloidal Pinwheel, viteză de deplasare: 6 m/min.
3) Unitate hidraulică: capabilă să ridice bobine de până la 10 tone, cu o cursă maximă de 500 mm. Cilindrul hidraulic: FA-φ125mm, un set.
N. Sistem Hidraulic pentru o mașină simplă de tăiere a bobinelor
Componente principale: rezervor de ulei de oțel sudat de 300 kg, diverse valve hidraulice și plăci de circuit de ulei.
Putere de acționare hidraulică: clasa E 11 kW motor, 30 ml deplasare, presiune normală: 70 kg/cm², presiune maximă: 140 kg/cm².
o. Sistem de control electric pentru o linie simplă de tăiere a bobinei
1) O consolă principală de control și două dulapuri de control auxiliar facilitează încărcarea și descărcarea bobinei.
2) Sursa de alimentare: 380V trifazic ± 10%, 50Hz ± 1Hz
3) Componente și aplicații principale: întreaga linie este formată dintr -o consolă principală de control, o consolă de control auxiliar pentru decoiler, o consolă de control auxiliar pentru recul și un dulap de control electric. Întreaga linie simplă de tăiere a bobinei folosește un control centralizat. Consola principală de control oferă afișare digitală, reglare cu viteză mare și mică, alimentare manuală, tăierea continuă și funcții de alarmă de eroare. Toate componentele sunt importate sau de la mărci interne cunoscute. Un sistem de control al ecranului tactil facilitează setarea și reglarea vitezei și a altor parametri. Poate comuta cu ușurință între moduri manuale, de sine stătătoare și automate și poate monitoriza starea de lucru a fiecărei componente în orice moment pentru a asigura o funcționare sigură și eficientă a întreguluilinie simplă de tăiere a bobinei.
 |
 |
 |
